Тип MB 50 є найбільш універсальною самонатягуючою основою для всіх фрикційних пасових передач з електродвигунами потужністю від 7,5 до 45 кВт (розміри рами від 160 M S до 225 M). Стандартизована базова пластина може бути встановлена на гумовій пружині «по центру» або «зміщено» відповідно до положення веденого шківа. Попереднє натягнення ременя можна безперервно регулювати відповідно до розміру та кількості ременя.
Основні особливості: нова основа двигуна типу MB50 має 2 внутрішні карданні втулки, потужні передні бокові пристрої попереднього натягу, а також фіксатор болта для легкої та безпечної фіксації.

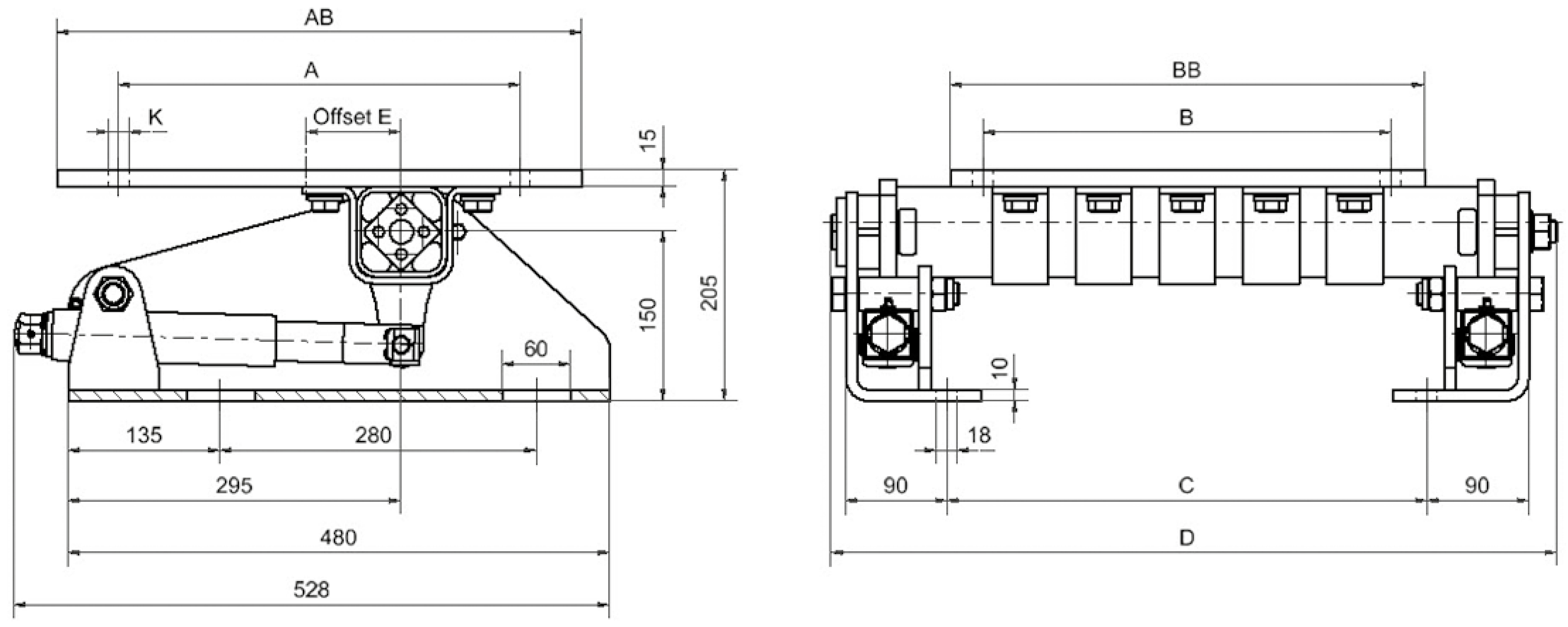

Art. No. | Type | Motor Size | A | B | K | AB | BB | C | D | E |
Weight [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|
02 200 526-160M | MB 50 x 270-1 | IEC 160M | 254 | 210 | 14 | 320 | 315 | 245 | 463 | 25 | 44 |
02 200 526-160L | MB 50 x 270-1 | IEC 160L | 254 | 254 | 14 | 320 | 315 | 245 | 463 | 25 | 44 |
02 200 526-254T | MB 50 x 270-1 | NEMA 254T | 254 | 210 | 14 | 320 | 315 | 245 | 463 | 25 | 44 |
02 200 526-256T | MB 50 x 270-1 | NEMA 256T | 254 | 254 | 14 | 320 | 315 | 245 | 463 | 25 | 44 |
02 200 527-180M | MB 50 x 270-2 | IEC 180M | 279 | 241 | 14 | 350 | 335 | 245 | 463 | 72 | 46 |
02 200 527-180L | MB 50 x 270-2 | IEC 180L | 279 | 279 | 14 | 350 | 335 | 245 | 463 | 72 | 46 |
02 200 527-284T | MB 50 x 270-2 | NEMA 284T | 279 | 241 | 14 | 350 | 335 | 245 | 463 | 72 | 46 |
02 200 527-286T | MB 50 x 270-2 | NEMA 286T | 279 | 279 | 14 | 350 | 335 | 245 | 463 | 72 | 46 |
02 200 528-200L | MB 50 x 400 | IEC 200L | 318 | 305 | 18 | 405 | 390 | 345 | 563 | 55 | 58 |
02 200 528-324T | MB 50 x 400 | NEMA 324T | 318 | 267 | 18 | 405 | 390 | 345 | 563 | 55 | 58 |
02 200 528-326T | MB 50 x 400 | NEMA 326T | 318 | 305 | 18 | 405 | 390 | 345 | 563 | 55 | 58 |
02 200 529-225S | MB 50 x 500 | IEC 225S | 356 | 286 | 18 | 465 | 420 | 425 | 643 | 72 | 64 |
02 200 529-225M | MB 50 x 500 | IEC 225M | 356 | 311 | 18 | 465 | 420 | 425 | 643 | 72 | 64 |
02 200 529-364T | MB 50 x 500 | NEMA 364T | 356 | 286 | 18 | 465 | 420 | 425 | 643 | 72 | 64 |
02 200 529-365T | MB 50 x 500 | NEMA 365T | 356 | 311 | 18 | 465 | 420 | 425 | 643 | 72 | 64 |
