База для двигуна ROSTA MB 75
MB75 оснащений єдиним центрованим пристроєм попереднього натягу для легкого використання (як MB100). Схема отворів пластини двигуна дорівнює малюнку опорної пластини. Це дозволяє закріпити раніше встановлений двигун на MB75 без додаткових зусиль. Крім того, бічні пластини MB75 мають додаткові отвори для полегшення використання під час встановлення. Усі три типорозміри MB75 мають зсув пластини двигуна на 100 мм, компактну висоту 315 мм, гальванізовану поверхню, пофарбований у синій колір гумовий елемент підвіски ROSTA, а також кілька ярликів з інформацією про процедури регулювання, назву продукту та можливість відстеження. QR-код означає отримання додаткової інформації про товар. Якщо інші одиниці вимірювання не вказані, наводяться числа в мм.

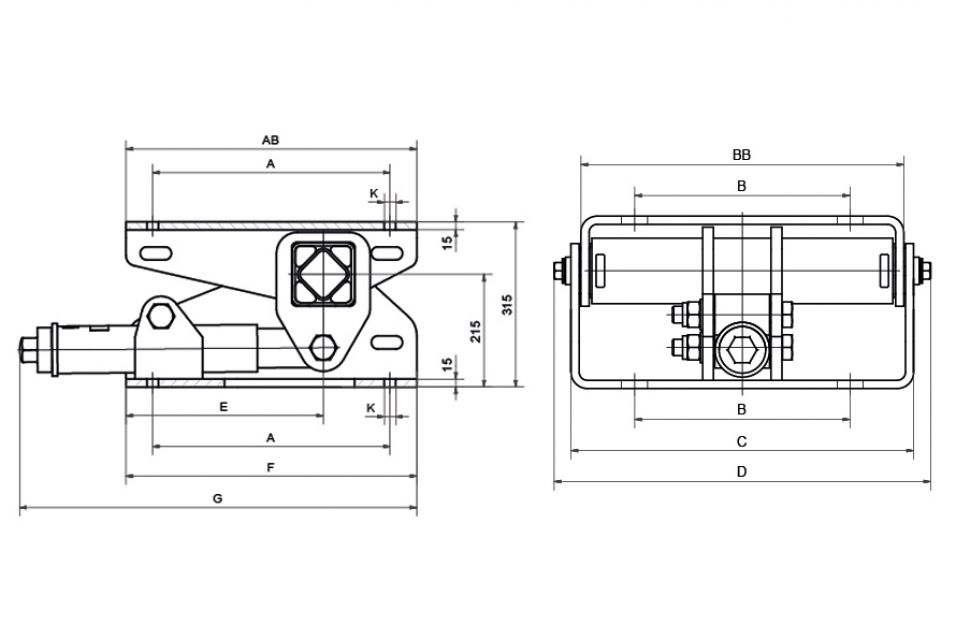

| Art. No. | Type |
Motor Size | A | B | K | AB | BB | C | D | E | F | G |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02 202 701-250M | MB 75 x 450 | 250M | 406 | 349 | 22 | 510 | 525 | 561 | 623 | 380 | 560 | 764 | 135 |
| 02 202 701-404T | MB 75 x 450 | 404T | 406 | 311 | 22 | 510 | 525 | 561 | 623 | 380 | 560 | 764 | 135 |
| 02 202 701-405T | MB 75 x 450 | 405T | 406 | 349 | 22 | 510 | 525 | 561 | 623 | 380 | 560 | 764 | 135 |
| 02 202 702-280S | MB 75 x 550 | 280S | 457 | 368 | 22 | 560 | 590 | 626 | 688 | 380 | 560 | 764 | 150 |
| 02 202 702-280M | MB 75 x 550 | 280M | 457 | 419 | 22 | 560 | 590 | 626 | 688 | 380 | 560 | 764 | 150 |
| 02 202 702-444T | MB 75 x 550 | 444T | 457 | 368 | 22 | 560 | 590 | 626 | 688 | 380 | 560 | 764 | 150 |
| 02 202 702-445T | MB 75 x 550 | 445T | 457 | 419 | 22 | 560 | 590 | 626 | 688 | 380 | 560 | 764 | 150 |
| 02 202 703-315S | MB 75 x 700 | 315S | 508 | 406 | 28 | 630 | 740 | 776 | 838 | 400 | 600 | 805 | 190 |
| 02 202 703-315M | MB 75 x 700 | 315M | 508 | 457 | 28 | 630 | 740 | 776 | 838 | 400 | 600 | 805 | 190 |
| 02 202 703-447T | MB 75 x 700 | 447T | 457 | 508 | 22 | 630 | 740 | 776 | 838 | 400 | 600 | 805 | 190 |
