Compact-Grid ®

Підвищте ефективність і прибутки

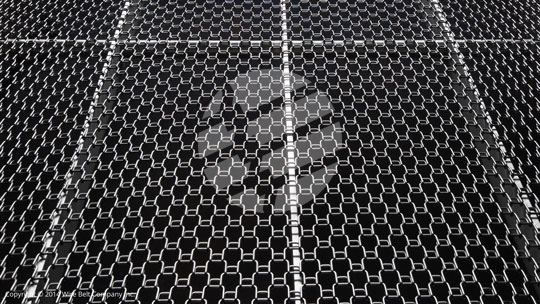

Конвеєрна стрічка Compact-Grid ^® із нержавіючої сталі розроблена для забезпечення чудової підтримки для невеликих продуктів. Унікальний візерунок сітки забезпечує 70% відкритої площі, що полегшує очищення та забезпечує виняткову пропускну здатність повітря та рідини для нагрівання, охолодження та нанесення покриттів. Позитивний привід Compact-Grid із захистом від ковзання забезпечує найвищі стандарти відстеження стрічки, що означає, що стрічка буде рухатися рівно і правильно навіть за великих навантажень. З’єднання Compact-Grid ^® відбувається швидко та просто, що спрощує установку стрічки.

Застосування

Опалення
сушіння
Охолодження
Покриття
Заморожування

Смаження
Випічка
Підйомний
Зниження рівня

Переваги

Переваги Compact-Grid ^{® :}

Чудова підтримка невеликих продуктів
З'єднання ременів відбувається швидко і просто
Відмінне відстеження ременя, позитивний дизайн приводу
Відсутність зварних швів, як у ременів змагального стилю
Легко чистити, чистити на місці
Немає місць для захоплення частинок продукту
Менша вага, ніж багато подібних ременів
Ідеально підходить для смаження, варіння та охолодження
Конструкція з відкритою зоною на 70% забезпечує чудовий дренаж і потік повітря як під час нанесення покриття, так і під час нагріву/охолодження
Прийнято USDA

Технічні характеристики

Дані стандартного ременя:

крок	10 мм
Ширина простору (середня)	10 мм
Діаметр дроту	1,6 мм
Товщина стрічки	5,2 мм
вага	4,9 кг/м2
Відсоток відкритої площі	70%
Розмір отвору (найбільший отвір)	коло ø10,6 мм
Мінімальна ширина	282 мм
Максимальна ширина	3662 мм
Максимальна робоча напруга	2,27 кг/шар • 227 кг/м ширини
Максимальна швидкість	45,7 м/хв
Мінімальний діаметр передачі	16 мм
Мінімальний діаметр приводної зірочки	51 мм (8 зубів)
Доступні матеріали	Нержавіюча сталь 1.4310 (302), нержавіюча сталь 316

Доступність ширини ременя

Ремінь №	Ширина стрічки (мм)	Кількість місць	Ремінь №	Ширина стрічки (мм)	Кількість місць	Ремінь №	Ширина стрічки (мм)	Кількість місць
CG00000	282	27	CG00057	1422	141	CG00114	2562	255
CG00001	302	29	CG00058	1442	143	CG00115	2582	257
CG00002	322	31	CG00059	1462	145	CG00116	2602	259
CG00003	342	33	CG00060	1482	147	CG00117	2622	261
CG00004	362	35	CG00061	1502	149	CG00118	2642	263
CG00005	382	37	CG00062	1522	151	CG00119	2662	265
CG00006	402	39	CG00063	1542 рік	153	CG00120	2682	267
CG00007	422	41	CG00064	1562 рік	155	CG00121	2702	269
CG00008	442	43	CG00065	1582 рік	157	CG00122	2722	271
CG00009	462	45	CG00066	1602 рік	159	CG00123	2742	273
CG00010	482	47	CG00067	1622 рік	161	CG00124	2762	275
CG00011	502	49	CG00068	1642 рік	163	CG00125	2782	277
CG00012	522	51	CG00069	1662 рік	165	CG00126	2802	279
CG00013	542	53	CG00070	1682 рік	167	CG00127	2822	281
CG00014	562	55	CG00071	1702 рік	169	CG00128	2842	283
CG00015	582	57	CG00072	1722 рік	171	CG00129	2862	285
CG00016	602	59	CG00073	1742 рік	173	CG00130	2882	287
CG00017	622	61	CG00074	1762 рік	175	CG00131	2902	289
CG00018	642	63	CG00075	1782 рік	177	CG00132	2922	291
CG00019	662	65	CG00076	1802 рік	179	CG00133	2942	293
CG00020	682	67	CG00077	1822 рік	181	CG00134	2962	295
CG00021	702	69	CG00078	1842 рік	183	CG00135	2982	297
CG00022	722	71	CG00079	1862 рік	185	CG00136	3002	299
CG00023	742	73	CG00080	1882 рік	187	CG00137	3022	301
CG00024	762	75	CG00081	1902 рік	189	CG00138	3042	303
CG00025	782	77	CG00082	1922 рік	191	CG00139	3062	305
CG00026	802	79	CG00083	1942 рік	193	CG00140	3082	307
CG00027	822	81	CG00084	1962 рік	195	CG00141	3102	309
CG00028	842	83	CG00085	1982 рік	197	CG00142	3122	311
CG00029	862	85	CG00086	2002 рік	199	CG00143	3142	313
CG00030	882	87	CG00087	2022 рік	201	CG00144	3162	315
CG00031	902	89	CG00088	2042	203	CG00145	3182	317
CG00032	922	91	CG00089	2062	205	CG00146	3202	319
CG00033	942	93	CG00090	2082	207	CG00147	3222	321
CG00034	962	95	CG00091	2102	209	CG00148	3242	323
CG00035	982	97	CG00092	2122	211	CG00149	3262	325
CG00036	1002	99	CG00093	2142	213	CG00150	3282	327
CG00037	1022	101	CG00094	2162	215	CG00151	3302	329
CG00038	1042	103	CG00095	2182	217	CG00152	3322	331
CG00039	1062	105	CG00096	2202	219	CG00153	3342	333
CG00040	1082	107	CG00097	2222	221	CG00154	3362	335
CG00041	1102	109	CG00098	2242	223	CG00155	3382	337
CG00042	1122	111	CG00099	2262	225	CG00156	3402	339
CG00043	1142	113	CG00100	2282	227	CG00157	3422	341
CG00044	1162	115	CG00101	2302	229	CG00158	3442	343
CG00045	1182	117	CG00102	2322	231	CG00159	3462	345
CG00046	1202	119	CG00103	2342	233	CG00160	3482	347
CG00047	1222	121	CG00104	2362	235	CG00161	3502	349
CG00048	1242	123	CG00105	2382	237	CG00162	3522	351
CG00049	1262	125	CG00106	2402	239	CG00163	3542	353
CG00050	1282	127	CG00107	2422	241	CG00164	3562	355
CG00051	1302	129	CG00108	2442	243	CG00165	3582	357
CG00052	1322	131	CG00109	2462	245	CG00166	3602	359
CG00053	1342	133	CG00110	2482	247	CG00167	3622	361
CG00054	1362	135	CG00111	2502	249	CG00168	3642	363
CG00055	1382	137	CG00112	2522	251	CG00169	3662	365
CG00056	1402	139	CG00113	2542	253

Примітка. Ширина залежить від таких виробничих допусків:-

282 мм – 802 мм: -0 + 4,75 мм
822 мм – 1302 мм: -0 + 6,35 мм
1302 мм – 2122 мм: -0 + 8,00 мм
2122 мм – 3662 мм: -0 + 9,53 мм

Компоненти приводу Compact- ^Grid®Тонкі зірочки

Зірочки з тонким профілем розроблені як легкий та енергоефективний спосіб приводу конвеєрних стрічок Compact-Grid ^® . Зірочки з тонким профілем мають меншу масу, ніж наші варіанти з 1 або 3 частин. Це означає, що вашому конвеєру не доведеться працювати так важко, щоб підтримувати процес у русі.

Зірочки з тонким профілем легко встановити та легко чистити на конвеєрі. Вони виготовляються з різних матеріалів, таких як нержавіюча сталь, поліацетальний пластик або високотемпературний матеріал PEEK.

Розміри зірочки Compact-Grid ^® Slim Profile з кроком 10 мм (мм) – ширина 10 мм.
Кількість зубів	Зовнішній діаметр*	Діаметр кореня
5 (тільки посібник із простою)	41,83	25.48
6 (тільки посібник із простою)	47,80	32.02
7 (тільки посібник із простою)	53,90	38,51
8**	58.07	44,97
9	64,51	51.41
10	70,94	57,84
11	77,35	64,25
12**	83,76	70,66
13	90.16	77.06
14	96,55	83,45
15	102,94	89,84
16	109.33	96.23
17	115,72	102,62
18	122.10	109,00
19	128,48	115,38
20	134,86	121,76
21	141,24	128.14
22	147,62	134,52
23	153,99	140,89
24	160,37	147,27
25	166,75	153,65
26	173.12	160,02
27	179,49	166,39
28	185,87	172,77
29	192,24	179,14
30	198,61	185,51
31	204,98	191,88
32	211,35	198,25
33	217,73	204,63
34	224.10	211,00
35	230,47	217,37
36	236,84	223,74
37	243.21	230.11
38	249,58	236,48
39	255,95	242,85
40	262,51	249,41

*Зірочки без висувних зубів доступні за запитом.
**Стандартні розміри

Зірочки, що складаються з трьох частин

Набір приводів для штабелювання, що складається з 3 частин, включає одну напрямну для стеження та дві ведучі зірочки. У комплект направляючої входить одна напрямна і дві заготовки. Для кожного валу знадобиться різна кількість наборів, яка визначається шириною стрічки, довжиною стрічки та завантаженням продукту. Ці зірочки в основному використовуються для важких навантажень. За потреби укладачі є чудовим варіантом для перегортання стрічки догори дном, де петлі стрічки допомагають продукту під час невеликого нахилу.

10-міліметровий крок Compact-Grid ^® 3-компонентної зірочки для стекування Розміри (мм)
Кількість зубів	Ведуча зірочка x 30 мм шириною.		Зовнішній діаметр напрямної стеження x 10 мм завширшки.	Опорний бланк OD x 30 мм в ширину.
Кількість зубів	Привідна полиця діаметра кореня	Зовнішній діаметр	Зовнішній діаметр напрямної стеження x 10 мм завширшки.	Опорний бланк OD x 30 мм в ширину.
8*	50,66	55,66	60.06	44,97
9	56,88	61,88	66,28	51.41
10	63.12	68.12	72,52	57,84
11	69,39	74,39	78,79	64,25
12*	75,67	80,67	85.07	70,66
13	81,97	86,97	91,37	77.06
14	88,28	93,28	97,68	83,45
15	94,59	99,59	103,99	89,84
16	100,92	105,92	110.32	96.23
17	107.24	112.24	116,64	102,62
18	113,58	118,58	122,98	109
19	119,91	124,91	129.31	115,38
20	126,25	131,25	135,65	121,76
21	132,59	137,59	141,99	128.14
22	138,93	143,93	148,33	134,52
23	145,28	150,28	154,68	140,89
24	151,63	156,63	161.03	147,27
25	157,97	162,97	167,37	153,65
26	164,32	169,32	173,72	160,02
27	170,68	175,68	180,08	166,39
28	177,03	182,03	186,43	172,77
29	183,38	188,38	192,78	179,14
30	189,74	194,74	199,14	185,51
31	196.09	201.09	205,49	191,88
32	202,45	207,45	211,85	198,25
33	208.8	213.8	218.2	204,63
34	215.16	220.16	224,56	211
35	221,52	226,52	230,92	217,37
36	227,87	232,87	237,27	223,74
37	234,23	239,23	243,63	230.11
38	240,59	245,59	249,99	236,48
39	246,95	251,95	256,35	242,85
40	253,31	258,31	262,71	249,22

*Стандартні розміри

1-компонентна санітарна приводна зірочка

Однокомпонентні санітарні приводні зірочки Compact-Grid виготовлені з урахуванням найвищих гігієнічних стандартів. Цілісний дизайн дозволяє їх легко чистити, не даючи сміття з вашого процесу/програми сховатися.

Однокомпонентна санітарна конструкція також дає вашому процесу максимальне відстеження стрічки та більш послідовне транспортування під більш важкими, більш вимогливими навантаженнями.

Щоб отримати додаткову інформацію, зверніться до наших технічних інженерів із продажу.

Матеріали зірочки:

Стандарт: нержавіюча сталь 1.4305 (303).

Варіанти: POM, нержавіюча сталь 316

Інші варіанти за спеціальним запитом.

Compact-Grid ^® Авіаквитки

Решітки Compact-Grid ^® призначені для переміщення продукту вгору по схилу або вниз по схилу. Ширина і висота льотка легко налаштовуються для розміщення багатьох варіантів продуктів. Для забезпечення цілісності в процесі кріплення є кілька місць кріплення.

Решітки Compact-Grid ^® розроблені з наскрізними та бічними вентиляційними отворами для забезпечення гігієнічного дренажу та висихання після очищення та дезобробки. Під час польових випробувань було доведено, що довговічність перевершує більшість ременів, рейки Compact-Grid ^® можуть легко замінити багато пластикових модульних ременів.
