Переваги:

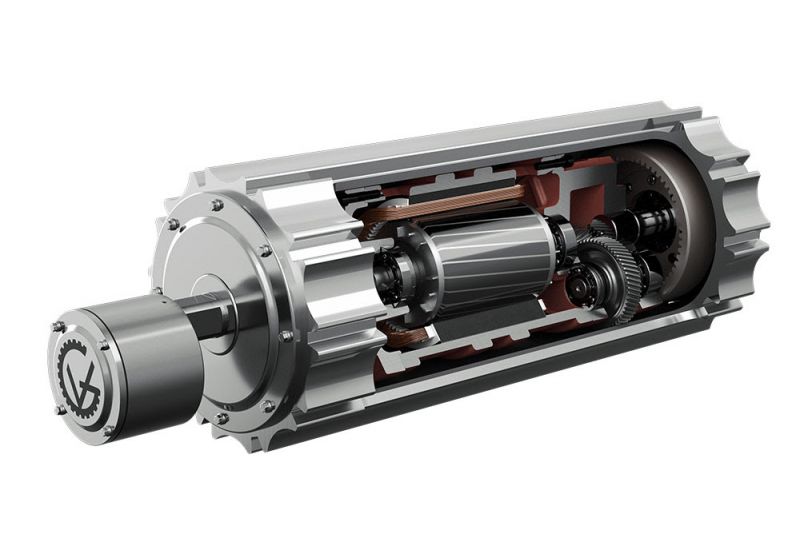

Використовувані загартовані й шліфовані шестерні забезпечують низький рівень шуму і значно збільшують термін служби.
Гвинти задньої кришки барабана легко розбирати при необхідності.
Зубчастий модуль завжди як мінімум на один розмір більше звичайного, що робить барабан довше і довговічніше в складних умовах роботи (нерівномірне навантаження, реверс, часті пуски, зупинки і т. д.).
Задні кришки, корпус коробки передач, корпус статора двигуна і торцеві фланці виконані з чавуну.
Мотор - барабани виробляються і збираються тільки на заводі Van Der Graff,
Короткі терміни поставки запасних частин в разі аварії (зберігання великої кількості стандартних компонентів).

Типорозміри мотор-барабанів

TM80B20

Specifications

Drum diameter	mm	80
Shaft diameter	mm	20
Power	kW	0,07 - 0,12
Beltspeed at 50 Hz	m/s	0,11 - 1,15
Beltpull max	N	598
Downloads Manual (ver. 04) Brochure Dimensions

TM100B25

Specifications

Drum diameter	mm	100
Shaft diameter	mm	25
Power	kW	0,08 - 0,37
Beltspeed at 50 Hz	m/s	0,007 - 3,60
Beltpull max	N	1300
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM113B25

Specifications

Drum diameter	mm	113
Shaft diameter	mm	25
Power	kW	0,12 - 0,55
Beltspeed at 50 Hz	m/s	0,008 - 4,40
Beltpull max	N	1150
Downloads Manual Brochure (rev. 04) Dimensions

TM127A25 / TM127B25

Specifications

Drum diameter	mm	127
Shaft diameter	mm	25
Power	kW	0,25 - 1,10
Beltspeed at 50 Hz	m/s	0,016 - 2,60
Beltpull max	N	4100
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM138A25 / TM138B25

Specifications

Drum diameter	mm	138
Shaft diameter	mm	25
Power	kW	0,25 - 1,10
Beltspeed at 50 Hz	m/s	0,017 - 2,80
Beltpull max	N	3800
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM160A25 / TM160B25

Specifications

Drum diameter	mm	160
Shaft diameter	mm	25
Power	kW	0,25 - 0,75
Beltspeed at 50 Hz	m/s	0,31 - 3,30
Beltpull max	N	1135
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM160A30 / TM160B30

Specifications

Drum diameter	mm	160
Shaft diameter	mm	30
Power	kW	0,25 - 2,20
Beltspeed at 50 Hz	m/s	0,11 - 4,00
Beltpull max	N	3000
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM215A30 / TM215B30

Specifications

Drum diameter	mm	215
Shaft diameter	mm	30
Power	kW	0,25 - 2,20
Beltspeed at 50 Hz	m/s	0,27 - 5,30
Beltpull max	N	1900
Downloads Manual (rev.04) Brochure (rev. 04) Dimensions

TM215A40 / TM215B40

Specifications

Drum diameter	mm	215
Shaft diameter	mm	40
Power	kW	0,75 - 5,5
Beltspeed at 50 Hz	m/s	0,17 - 4,70
Beltpull max	N	5115
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM215B50

Specifications

Drum diameter	mm	215
Shaft diameter	mm	50
Power	kW	1,5 - 7,0
Beltspeed at 50 Hz	m/s	0,18 - 0,62
Beltpull max	N	11500
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM273A40 / TM273B40

Specifications

Drum diameter	mm	273
Shaft diameter	mm	40
Power	kW	0,75 - 5,50
Beltspeed at 50 Hz	m/s	0,21 - 5,00
Beltpull max	N	4355
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM315A40 / TM315B40

Specifications

Drum diameter	mm	315
Shaft diameter	mm	40
Power	kW	0,75 - 5,50
Beltspeed at 50 Hz	m/s	0,40 - 5,20
Beltpull max	N	4020
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

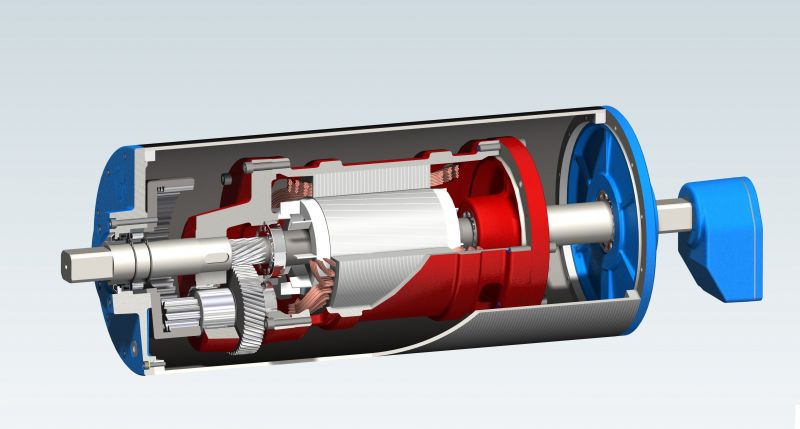

TM315A50 / TM315B50

Specifications

Drum diameter	mm	315
Shaft diameter	mm	50
Power	kW	2,2 - 11,0
Beltspeed at 50 Hz	m/s	0,34 - 4,40
Beltpull max	N	7125
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM315B60

Specifications

Drum diameter	mm	315
Shaft diameter	mm	60
Power	kW	3,0 - 11,0
Beltspeed at 50 Hz	m/s	0,22 - 1,40
Beltpull max	N	12790
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM400A50 / TM400B50

Specifications

Drum diameter	mm	400
Shaft diameter	mm	50
Power	kW	2,2 - 11,0
Beltspeed at 50 Hz	m/s	0,40 - 4,80
Beltpull max	N	5700
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM400A60 / TM400B60

Specifications

Drum diameter	mm	400
Shaft diameter	mm	60
Power	kW	3,0 - 22,0
Beltspeed at 50 Hz	m/s	0,45 - 4,20
Beltpull max	N	10960
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM500A60 / TM500B60

Specifications

Drum diameter	mm	500
Shaft diameter	mm	60
Power	kW	3,0 - 22,0
Beltspeed at 50 Hz	m/s	0,55 - 4,40
Beltpull max	N	8905
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM500A75

Specifications

Drum diameter	mm	500
Shaft diameter	mm	75
Power	kW	15,0 - 30,0
Beltspeed at 50 Hz	m/s	1,00 - 3,20
Beltpull max	N	14250
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM500A100

Specifications

Drum diameter	mm	500
Shaft diameter	mm	100
Power	kW	15,0 - 30,0
Beltspeed at 50 Hz	m/s	0,55 - 1,25
Beltpull max	N	25300
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM620A75

Specifications

Drum diameter	mm	620
Shaft diameter	mm	75
Power	kW	15,0 - 30,0
Beltspeed at 50 Hz	m/s	1,25 - 3,90
Beltpull max	N	11400
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM630A100

Specifications

Drum diameter	mm	630
Shaft diameter	mm	100
Power	kW	37,0 - 55,0
Beltspeed at 50 Hz	m/s	1,60 - 4,00
Beltpull max	N	21970
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM800A100

Specifications

Drum diameter	mm	800
Shaft diameter	mm	100
Power	kW	37,0 - 55,0
Beltspeed at 50 Hz	m/s	2,00 - 5,10
Beltpull max	N	17575
Downloads Manual (rev. 04) Brochure (rev. 04) Dimensions

TM800A130

Specifications

Drum diameter	mm	800
Shaft diameter	mm	130
Power	kW	55,0 - 132,0
Beltspeed at 50 Hz	m/s	2,00 - 4,50
Beltpull max	N	35625
Downloads Manual (ver. 04) Brochure (ver. 04) Dimensions
