Flat-Flex ®



Застосування

Переваги

Унікальні особливості конвеєрних стрічок Flat-Flex ^® пропонують численні переваги, які підвищують продуктивність, допомагають стримувати витрати та покращують загальну якість продукції, зокрема:

• Велика відкрита площа – до 86%
• Невеликі перекази
• Нековзкий позитивний привід
• Дуже мала маса ременя для кращої ефективності роботи
• Точне відстеження
• Гігієнічний дизайн, легке чищення, можливість очищення на місці
• Прийнято USDA
• C-CureEdge™ доступний у ряді вибраних специфікацій

Незалежно від ваших потреб, технічні інженери з продажу Wire Belt Company працюватимуть з вами, щоб визначити найкращу конфігурацію стрічки Flat-Flex ^®  відповідно до вимог вашого продукту, процесу, застосування та обслуговування.

Якщо вам потрібна унікальна стрічка або конвеєр для забезпечення найкращої продуктивності конвеєра, ми без вагань розробимо та надамо повністю індивідуальне рішення для вашого застосування. Нашою метою є ваше повне задоволення продуктивністю нашої продукції. Ми впевнені, що можемо забезпечити потрібний ремінь, зірочки та інші потрібні вам компоненти.

Технічні характеристики

Стандартні дані пояса

Flat-Flex ^®  доступний у широкому діапазоні діаметрів і кроків дроту. У наведеній нижче таблиці представлені широкі відомості про доступність:

Діаметр дроту Діапазон	Діапазон висоти
0,9 мм – 1,27 мм	4,0 мм – 12,7 мм
1,4 мм – 1,6 мм	5,5 мм – 15,0 мм
1,8 мм – 2,8 мм	8,0 мм – 20,32 мм
3,4 мм – 4,0 мм	19,05 мм – 25,0 мм

Примітка: через крок до діаметра дроту. комбінаційні співвідношення не всі кроки доступні для відповідних зазначених діаметрів дроту.

Наведені нижче дані є витягом із нашого повного асортименту ременів Flat- ^Flex®  .

Крок і діаметр дроту (мм)	Середня вага (кг/м²)	Максимальний натяг ременя на простір (Н)	Мінімальний зовнішній діаметр ролика перенесення (мм)	Мінімальний рекомендований діаметр зворотного згину (мм)*	Типова відкрита площа (%)	Доступність Edge
						Single Loop Edge (SLE)	Подвійна петля (DLE)	C-Cure Edge (SLE CC)
4,24 х 0,90	1.3	13.4	12	43	77	•	•
4,30 х 1,27	2.6	44.5	12	43	67	•
5,5 х 1,0	1.35	19.6	12	55	79	•	•
5,5 х 1,27	2.2	44.5	12	55	73	•	•
5,6 х 1,0	1.33	19.6	12	56	79,5	•	•
5,64 х 0,90	1.0	13.4	12	57	82	•	•
6,0 х 1,27	1.9	44.5	16	60	76	•	•
6,35 х 1,27	2.0	44.5	16	64	77	•	•
6,40 х 1,40	2.7	55	20	64	76	•
7,26 х 1,27	1.6	44.5	16	73	80	•	•	•
7,26 х 1,60	2.5	66.7	19	73	75	•		•
9,60 х 2,08	3.5	97,8	25	96	75	•		•
12,0 х 1,83	2.3	80,0	29	120	81	•
12,7 х 1,83	2.2	80,0	29	127	82	•		•
12,7 х 2,35	3.6	133.4	38	127	78	•		•
12,7 х 2,8	5.1	191.3	38	127	72	•		•
20,32 х 2,35	2.6	133.4	38	203	85	•

Wire Belt Company виробляє понад 100 специфікацій із кроком і діаметром дроту. Якщо ви не знайшли своїх специфікацій у таблиці вище, зверніться до служби підтримки клієнтів.

Доступна ширина від 28 мм до 4500 мм

*Зверніться до наших  технічних інженерів із продажу,  чи потрібен для ременя менший діаметр зворотного вигину.

Доступні матеріали;

Ремені Flat-Flex ^®  доступні з різноманітних матеріалів; стандартом є нержавіюча сталь 1.4310 (302). Інші доступні матеріали включають: нержавіючу сталь 1.4401 (316), різні вуглецеві сталі та спеціальні матеріали, придатні для застосування при високих температурах.
Flat-Flex ^®  може постачатися з PTFE-покриттям для застосувань, де потрібна антипригарна поверхня. Також доступні покриття з високим коефіцієнтом тертя.

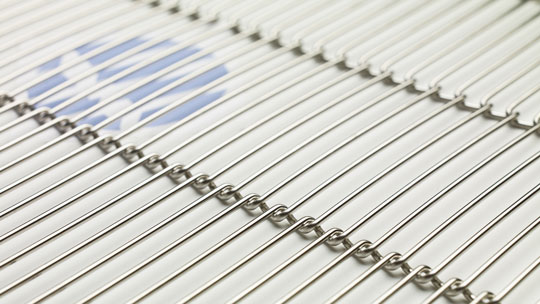

Типи кромкових петель:

C-CureEdge™	Подвійна петля (DLE)	Single Loop Edge (SLE)
Перевірте довідкову таблицю вище щодо наявності країв на сітку Технологія C-CureEdge™  Single Loop Edge виключає можливість зачеплення та заплутування краю ременя. Вони є доступною опцією для вибраного асортименту ременів Flat-Flex ®  . Перегляньте список доступності вище. Натисніть  тут  , щоб переглянути додаткові відомості. Кромки з подвійною петлею  (також називаються «краєм зубчастого колеса») також можуть постачатися відповідно до існуючих ременів гладильної машини. Краї з однією петлею  є найпоширенішим оздобленням країв стрічки та є стандартом за замовчуванням для дроту діаметром 1,27 мм і більше.

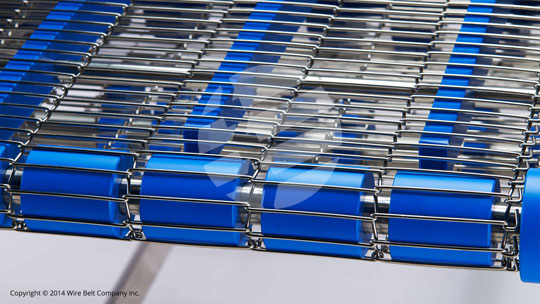

 Компоненти приводу Flat-Flex ^®Зірочки, заготовки та ролики передачі

Вибираючи матеріал компонентів приводу, який найбільше підходить для вашого застосування, важливо звернути увагу на умови, за яких ремінь працюватиме. Такі умови, як стирання, корозія, коливання високої/низької температури, температура навколишнього середовища, тип виконуваного процесу тощо впливають на вибір.

Wire Belt Company пропонує повний асортимент стандартних зірочок, заготовок і роликів перенесення, а також може виготовляти на замовлення компоненти приводу для нових або замінних застосувань, щоб відповідати будь-якому конкретному ременю Flat- ^Flex®  .

Перегляньте наш список  стандартних метричних зірочок

Перегляньте наш список  стандартних імперських зірочок

Матеріал зірочки:

Доступні типи матеріалів включають:

Нержавіюча сталь типу 1.4305 (303) настійно рекомендована для всіх застосувань, особливо в харчовій промисловості, оскільки FDA схвалена для прямого контакту з харчовими продуктами.

Пластмаса POM (поліоксиметилен), також відома як ацеталь, як правило, краща для легких навантажень, де діапазон робочих температур обмежений від -20°C до +80°C, а також схвалено FDA для харчових продуктів.

PEEK (PolyetherEther-Ketone) — високоефективний інженерний термопластик, який може працювати при високих температурах і є менш абразивним для ваших ременів із нержавіючої сталі, ніж металеві компоненти приводу. PEEK можна використовувати безперервно до 250°C і в гарячій воді або парі без остаточної втрати фізичних властивостей.
