Flat-Flex ® XT ®

  1. Home›

Призначений для вимогливих додатків із середніми навантаженнями

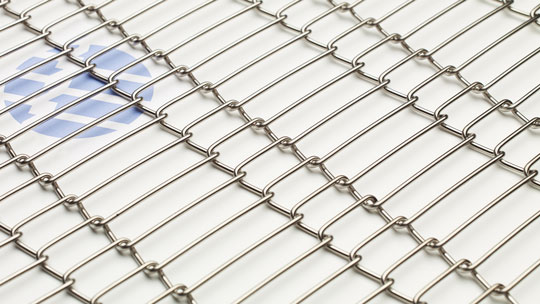

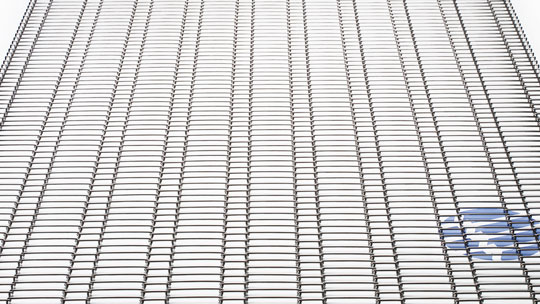

Коли вам потрібна додаткова міцність і підтримка пояса, не дивіться далі, ніж Flat-Flex ®  XT ® . Унікальні менші простори Flat-Flex ® XT збільшують кількість з’єднань по ширині стрічки, роблячи стрічку міцнішою. Унікальна конструкція Flat-Flex ®  XT забезпечує чудовий розподіл ваги продукту по ширині стрічки , зменшуючи втому металу та збільшуючи термін служби стрічки.

Застосування

  • Транспорт
  • Кулінарія
  • Опалення
  • сушіння
  • Охолодження
  • Дренаж
  • Заморожування
  • Глазування
  • Смаження
  • Випічка
  • Розкачування тіста
  • Побиття
  • Панірування
  • Зневоднення
  • Термоусадочна упаковка
  • Формування
  • Підйомний
  • Зниження рівня

Переваги

Переваги Flat-Flex ®  XT ®  :
  • Термін служби стандартних ременів у 2 рази довший
  • Більше з’єднань на ремені для довшого терміну служби ременя
  • До 90% збільшення міцності ременя порівняно зі стандартними ременями Flat-Flex ®
  • Очищати на місці, мити дизайн
  • До 78% відкритої площі для максимального потоку повітря/рідини
  • Гладка поверхня для транспортування зменшує пошкодження продукту
  • Доступний з  петлями C-Cure-Edge ®
  •  Легко з’єднується за допомогою з’єднувальних затискачів Flat-Flex ®  XT ® або  з’єднувальних ниток EZSplice ®
  • Прийнято USDA
Конвеєрна стрічка Flat-Flex ®  XT ®  доступна в таких розмірах:
  • 7,26 X 1,60 мм
  • 12,7 x 1,83 мм
  • 9,60 x 1,83 мм
  • 9,60 x 2,08 мм

Технічні характеристики

Доступні типи краєвих петель:
Flat-Flex XT Flat-Flex XT
C-Cure-Edge® Single Loop Edge (SLE)


Flat-Flex ®  XT ®  Коротка довідкова таблиця

Довідник коду XT Крок і діаметр дроту Номінальний отвір між проводами Розмір крайової петлі Ширина простору XT Мінімальна велика ширина простору Середня вага стрічки (кг/м²) Максимальний натяг на з'єднання - кгс (Н) Мінімальний зовнішній діаметр передачі (з канавкою) Типова відкрита площа (%)
X426 7,26 х 1,6 5.66 7 22.23 50.8 2.9 6,8 (66,7) 19 71
X247 12,7 х 1,83 10.87 7 22.23 44,45 2.7 8,2 (80) 25 78
X327 9,6 х 1,83 7.77 8 22.23 57.15 3.1 8,2 (80) 25 74
X328 9,6 х 2,08 7.52 8 25.4 82,55 3.75 10 (98) 25 72


Допуск на ширину (макс. ширина 1829 мм);

Ширина стрічки від 0 до 150: +/-0,8
Ширина стрічки від 150 до 900: +/-1,9
Ширина стрічки від 900 до 1500: +/-2,4
Ширина стрічки понад 1500: +/-3,2

Усі розміри вказані в міліметрах (мм) і підлягають виробничим допускам Wire Belt Company

 Вимоги до компонентів і підтримки для ременів Flat-Flex ®  XT ®


ТАБЛИЦЯ КІЛЬКОСТІ КОМПОНЕНТІВ (ЗІРОЧКИ / ЗАГОТОВКИ / ОПОРИ)
Кількість проміжків XT на поясі Карданний вал Натяжний вал Поясні опори
Кількість зірочок Кількість Носіть смужки
Зірочки Заготовки
3 3 2 1 2
4 4 2 2 3
5 5 2 3 4
6 6 2 4 5
7 7 2 5 6
8 8 2 6 7
9 9 2 7 8
10 10 2 8 9
11 11 2 9 10
12 12 2 10 11
13 13 2 11 12
14 14 2 12 13
15 15 2 13 14
16 16 2 14 15
17 17 2 15 16
18 18 2 16 17
19 19 2 17 18
20 20 2 18 19
21 21 2 19 20
22 22 2 20 21
23 23 2 21 22
24 24 2 22 23
25 25 2 23 24
26 26 2 24 25
27 27 2 25 26

На проміжних валах, що перевищують 1200 мм, можуть знадобитися додаткові зірочки

Завантажити каталог:
https://wirebelt.co.uk/wp-content/uploads/2020/12/Flat-Flex-XT_Leaflet.pdf
