Кронштейн ROSTA WS
Модулі РОСТА слід з’єднувати на частинах/конструкціях машини за допомогою стандартизованих затискачів і кронштейнів. Відповідні зварні з'єднання впливають (перегрівають) гумові вставки та пошкоджують весь пристрій підвіски!Цей багатоцільовий кронштейн забезпечує легке гвинтове з'єднання на внутрішніх квадратах гумових підвісок ROSTA типу DR-A, DK-A і D0-A (а також фіксацію корпусу натяжних пристроїв типу SE). Основа кутової секції може розташовуватися в обох напрямках і пропонує разом з різними затискачами багато можливостей комбінування елементів. Кронштейни пофарбовані.

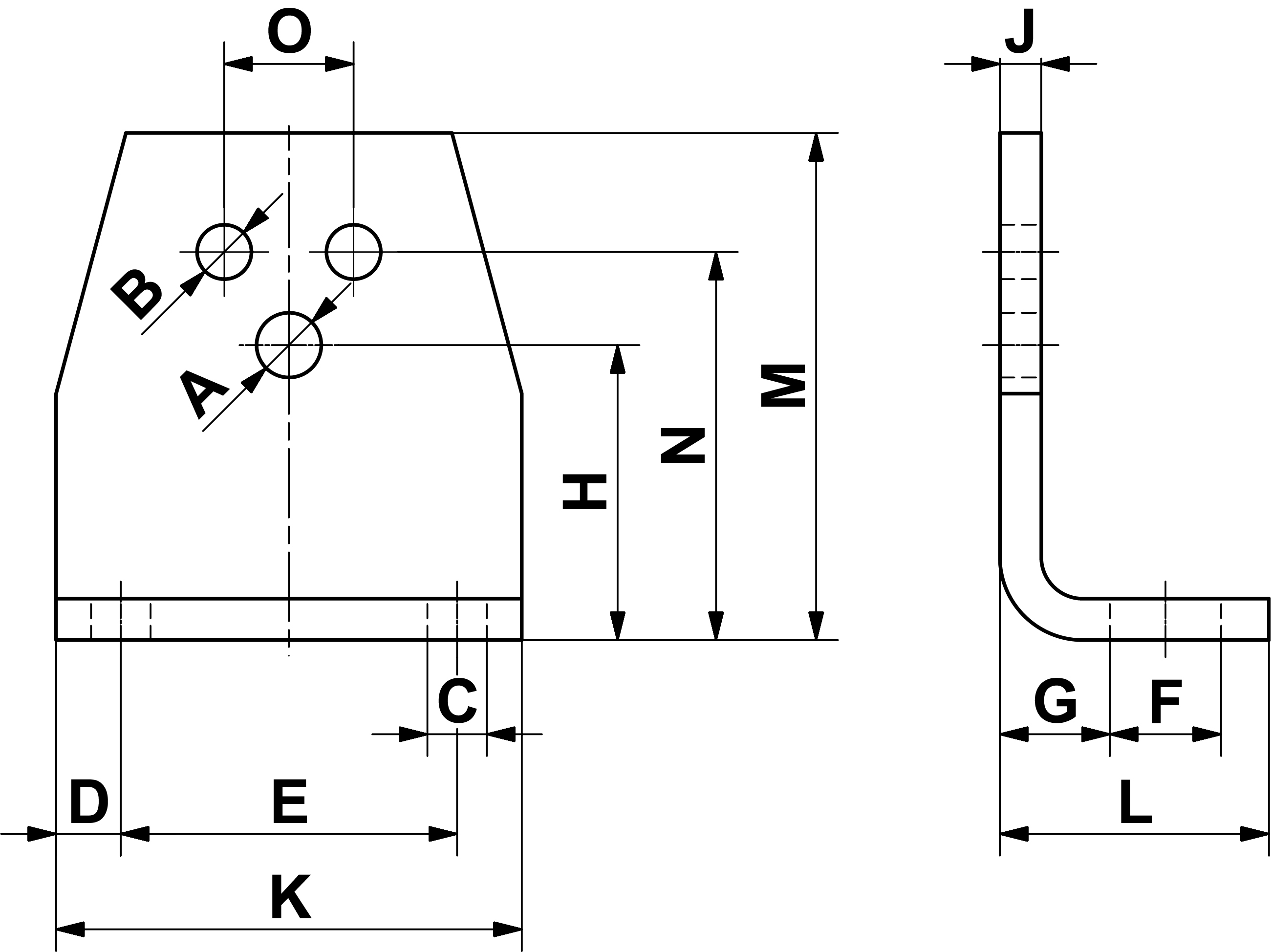

| Art. No. | Type | SE size | ØA | H |
Fit for DR, DK, DW | ØB | N | O |
|---|---|---|---|---|---|---|---|---|
| 06 590 001 | WS 11–15 | 11 | 6.5 | 27 | 15 | 5.5 | 35 | 10 |
| 06 590 002 | WS 15–18 | 15 | 8.5 | 34 | 18 | 6.5 | 44 | 12 |
| 06 590 003 | WS 18–27 | 18 | 10.5 | 43 | 27 | 8.5 | 55 | 20 |
| 06 590 004 | WS 27–38 | 27 | 12.5 | 57 | 38 | 10.5 | 75 | 25 |
| 06 590 005 | WS 38–45 | 38 | 16.5 | 66 | 45 | 12.5 | 85 | 35 |
| 06 590 006 | WS 45–50 | 45 | 20.5 | 80 | 50 | 12.5 | 110 | 40 |
| Art. No. | Type | C | D | E | F | G | J | K | L | M |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 590 001 | WS 11–15 | 7 | 7.5 | 30 | 13 | 11.5 | 4 | 45 | 30 | 46 | 0.08 |
| 06 590 002 | WS 15–18 | 7 | 7.5 | 40 | 13 | 13.5 | 5 | 55 | 32 | 58 | 0.15 |
| 06 590 003 | WS 18–27 | 9.5 | 10 | 50 | 15.5 | 16.5 | 6 | 70 | 38 | 74 | 0.28 |
| 06 590 004 | WS 27–38 | 11.5 | 12.5 | 65 | 21.5 | 21 | 8 | 90 | 52 | 98 | 0.70 |
| 06 590 005 | WS 38–45 | 14 | 15 | 80 | 24 | 21 | 8 | 110 | 55 | 116 | 0.90 |
| 06 590 006 | WS 45–50 | 18 | 20 | 100 | 30 | 26 | 10 | 140 | 66 | 140 | 1.80 |
