Мініатюрні амортизатори

Амортизатори мініатюрного формату

Енергоємність із самокомпенсацією 0,68 Нм/цикл до 9 Нм/цикл
Хід від 4 мм до 10 мм

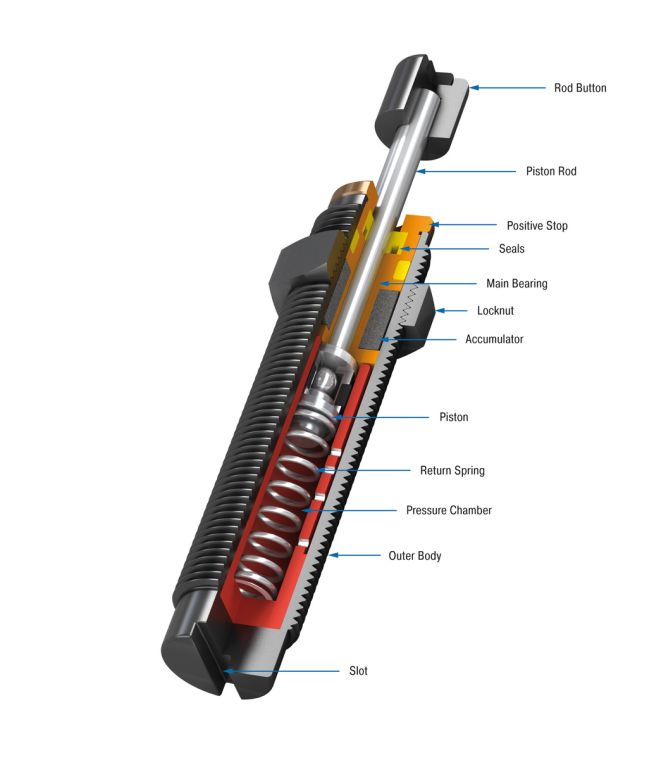

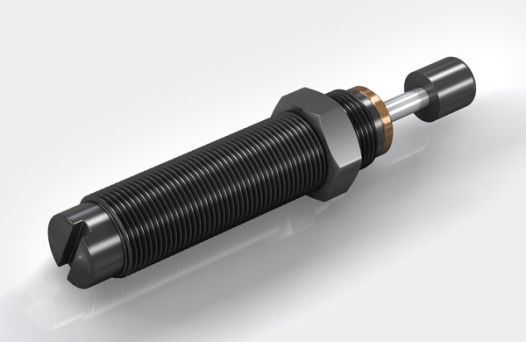

Ідеально підходить для компактних, ефективних конструкцій: сімейство продуктів від MC5 до MC75 вражає користувачів своїми зменшеними розмірами та дуже малою загальною довжиною та низькими зусиллями відновлення після гальмування.

Зовнішній корпус кожного демпфера, виготовлений з цілісного шматка, заповнений стабільною температурою олією, має безперервну різьбу, включно з стопорну гайку в комплекті, а також вбудований позитивний упор. Ці елементи гідравлічної машини від ACE готові до негайного встановлення та не потребують обслуговування. Широкий діапазон поглинання енергії з широким діапазоном потенціалу ефективної ваги є додатковими перевагами цих мініатюрних агрегатів.

Ці мініатюрні амортизатори ідеально підходять для використання в таких сферах, як машинобудування, медицина, електротехніка та робототехніка.

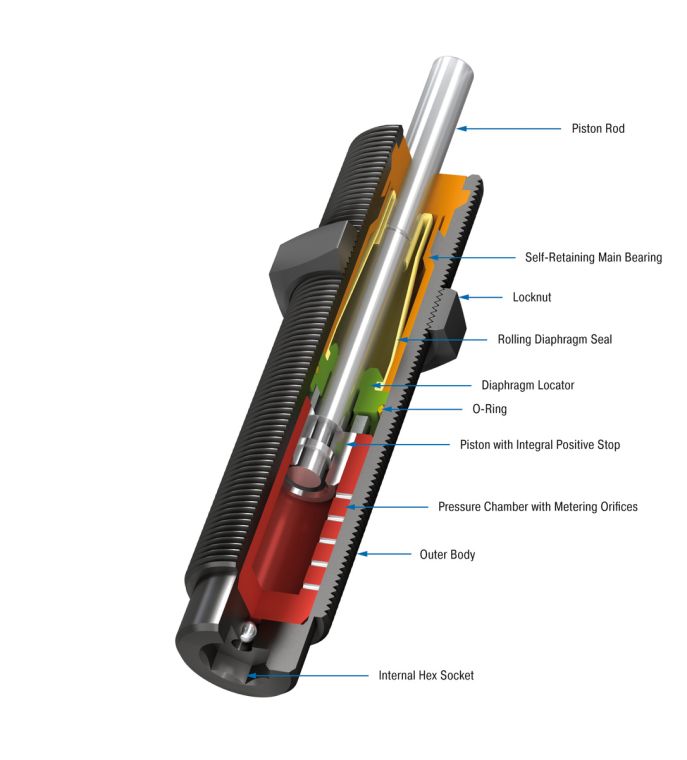

Надзвичайно висока витривалість і мінімальна сила відновлення

Технологія самокомпенсаційної діафрагми, що обертається
Енергоємність від 20 Нм/цикл до 136 Нм/цикл
Хід від 12 мм до 25 мм

Випробуваний і довговічний: завдяки герметично закритій рухомій діафрагмі в кожному поглиначі, сімейство продуктів MC150 до MC600 підходить для надзвичайно тривалого терміну служби з до 25 мільйонів циклів. Технологія рухомої діафрагми, вдосконалена ACE, забезпечує повне відділення амортизаційної рідини від навколишнього повітря. Це робить безпосередню установку в камері тиску, наприклад, як демпфування кінцевого упору в пневматичних циліндрах до прибл. 7 бар можливо.

Рухома діафрагма також виграє від дуже низьких зворотних сил цих не потребуючих обслуговування, готових до встановлення абсорберів. Прогресивна енергетична потужність із широким діапазоном потенціалу ефективної ваги робить ці мініатюрні амортизатори разом із вбудованим позитивним стопором виграшем. Крім того, використання адаптера бічного навантаження дозволяє досягати кутів удару до 25°.

Мініатюрні амортизатори з можливістю універсального монтажу навіть усередині циліндра, а також доступні у варіантах із нержавіючої сталі. Вони часто використовуються в машинобудуванні та машинобудуванні, а також у багатьох інших сферах застосування.

Надзвичайно висока витривалість із захистом від корозії з нержавіючої сталі

Технологія діафрагми з нержавіючої сталі з самокомпенсацією
Енергоємність від 20 Нм/цикл до 136 Нм/цикл
Хід від 12 мм до 25 мм

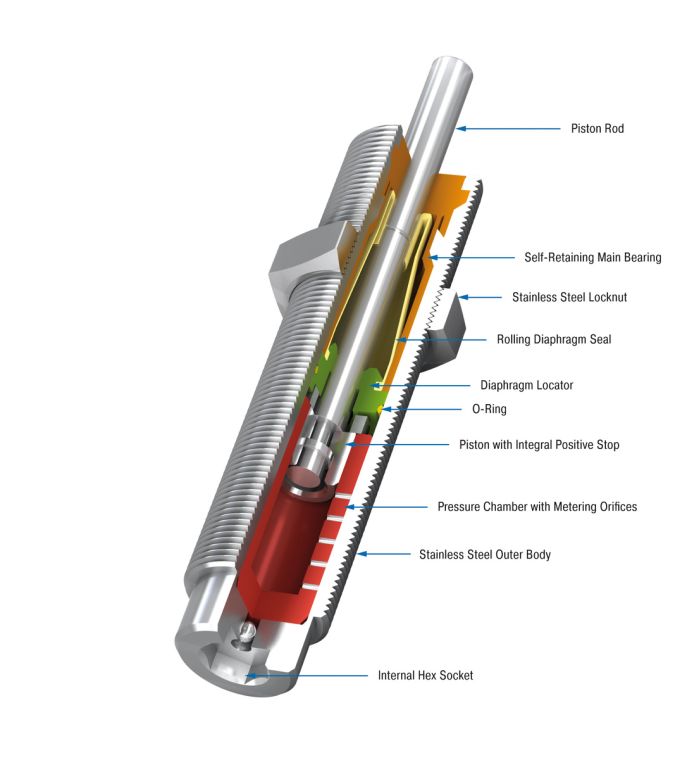

Блискучі в усіх відношеннях: ці високоефективні мініатюрні амортизатори з нержавіючої сталі засновані на сімействі продуктів від MC150 до MC600 і їх перевіреній технології амортизації. Це означає, що ці спеціальні поглиначі пропонують усі переваги стандартних блоків MC, такі як перевірена технологія ролетної діафрагми ACE для максимального терміну служби та безпосереднього встановлення в камері тиску з прибл. 7 бар.

Завдяки ідеально прогресивному максимальному поглинанню енергії та потенціалу ефективної ваги, їх використання ще більше посилюється зовнішнім корпусом і повним набором аксесуарів з нержавіючої сталі (матеріал 1.4404).

Мініатюрні амортизатори з нержавіючої сталі в основному використовуються в медицині та електротехніці, а також у суднобудуванні, пакувальній та хімічній промисловості та харчовій промисловості. Для останніх вони заповнені спеціальним маслом для виконання умов авторизації (NSF-H1) для цього ринку.

Надійний захист від рідин

Самокомпенсаційна технологія рухомої діафрагми, ТПУ сильфона
Енергоємність від 20 Нм/цикл до 136 Нм/цикл
Хід від 12 мм до 25 мм

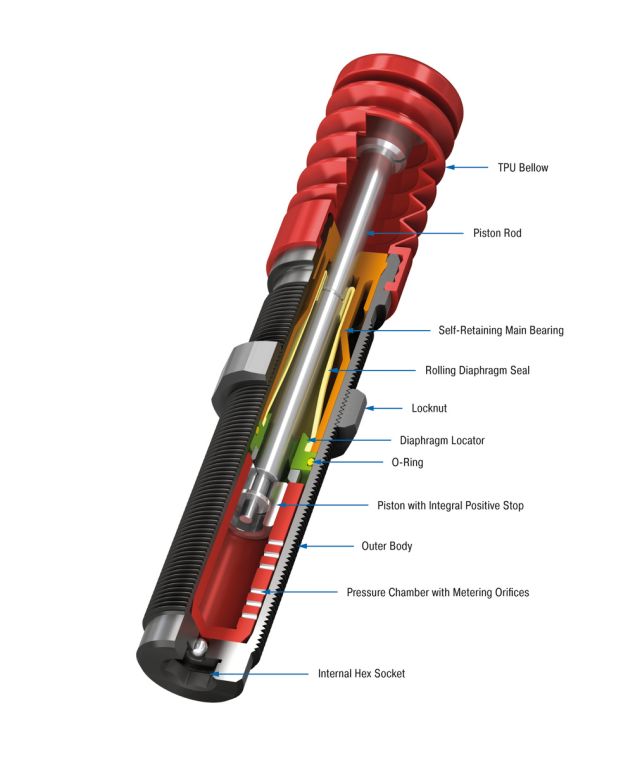

Герметичність: амортизатори сімейства ACE Protection PMCN мають компактну, ідеально герметичну кришку як особливість.

Цей захисний сильфон, виготовлений із ТПУ (термопластичний поліуретан), надійно захищає перевірену діафрагму ACE від зовнішнього середовища. Агресивні ріжучі, мастильні та чистячі засоби не мають шансів, а функція готового до встановлення амортизатора, що не вимагає обслуговування, зберігається. Вони також доступні повністю з нержавіючої сталі.

Серія PMCN є гарною альтернативою вентиляційній муфті типу SP, якщо в машині чи системі немає стисненого повітря.

Надійний захист від агресивних рідин, ці мініатюрні амортизатори є першим вибором скрізь, де звичайні амортизатори надто швидко зношуються, напр. Як і в обробних центрах або інших застосуваннях машинобудування.

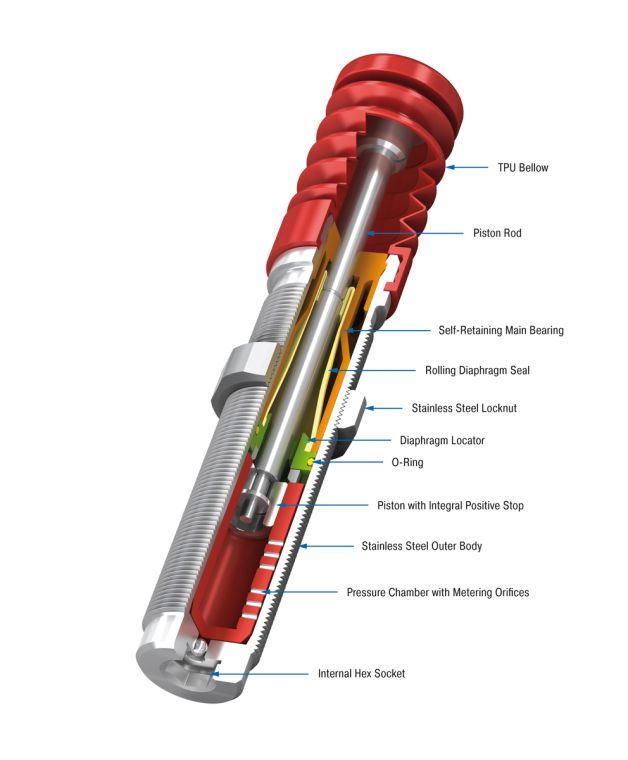

Оптимальний захист від корозії

Самокомпенсаційна технологія рухомої діафрагми, ТПУ сильфона
Енергоємність від 20 Нм/цикл до 136 Нм/цикл
Хід від 12 мм до 25 мм

Герметично закриті та стійкі до корозії: серія продуктів Protection PMCN також доступна у виконанні з нержавіючої сталі. Це особливий інтерес для харчової та пакувальної промисловості.

Їх головною особливістю є компактний, повністю герметичний сильфон між корпусом і кришкою, виготовлений з TPU (термопластичний поліуретан). Цей захист надійно захищає рухому діафрагму ACE від зовнішнього середовища. Агресивні рідини не мають шансів.

PMCN ramge є чудовою альтернативою, якщо додаткову опцію вентиляційної муфти SP типу не можна використовувати через брак стисненого повітря.

Мініатюрні амортизатори серії PMCN, виготовлені з нержавіючої сталі, в основному підходять для використання в харчовій промисловості, але також там, де важливий елегантний вигляд, наприклад, у суднобудуванні.

Довгий хід і м'який удар

Енергоємність з м’яким контактом із самокомпенсацією від 25 Нм/цикл до 110 Нм/цикл
Хід від 16 мм до 40 мм

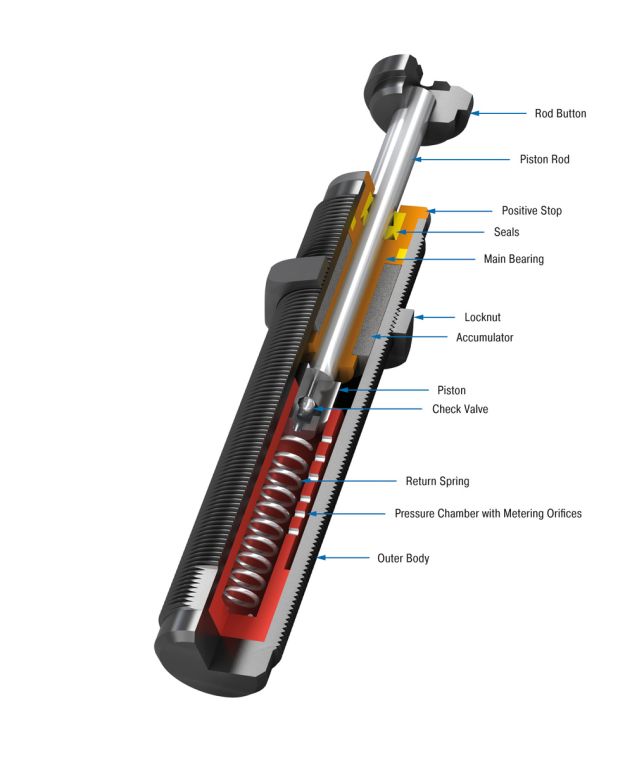

Ідеально підходить для м’якого демпфування: SC, що міститься в коді моделей із сімейства продуктів ACE від SC190 до SC925, означає «м’який контакт». Ці мініатюрні амортизатори, виготовлені з цільного шматка, сконструйовані таким чином, що їх можна налаштувати з лінійною або прогресивною кривою гальмування. М'який характер амортизації завдяки спеціальним довгим ходам, що забезпечує плавне уповільнення та низьку силу реакції.

Ці готові до встановлення гідравлічні елементи машини, що не потребують обслуговування, оснащені вбудованим позитивним упором. Використання адаптера бічного навантаження дозволяє ударяти під кутом до 25°. Завдяки розробленим діапазонам ефективної ваги, що перекриваються, ці амортизатори охоплюють діапазон ефективного навантаження від нижче 1 кг до понад 2000 кг!

Мініатюрні амортизатори з сімейства продуктів SC190 до SC925 використовуються в машинобудуванні, і насамперед у сферах транспортування та автоматизації.

Конструкція поршневої трубки для максимального поглинання енергії

Самокомпенсаційна технологія поршневої трубки
Енергоємність від 10 Нм/цикл до 31 Нм/цикл
Хід від 8 мм до 12 мм

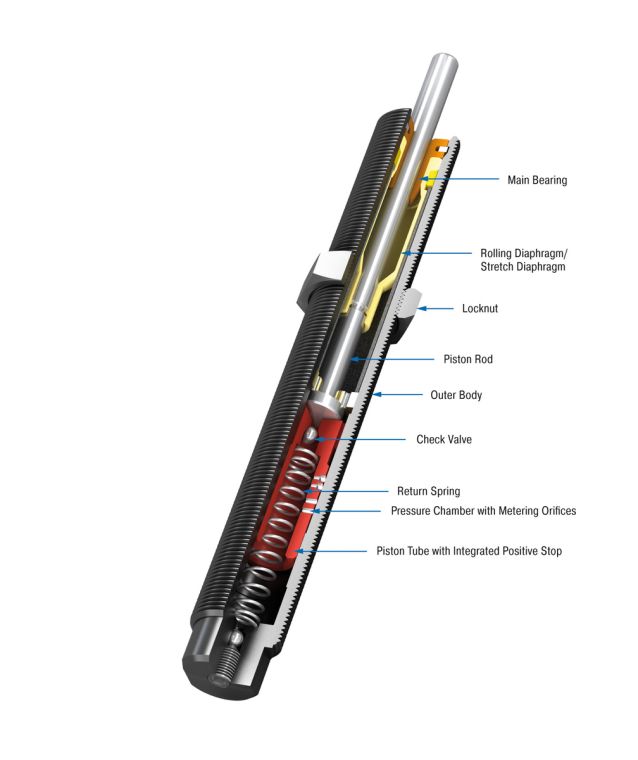

М’яке демпфування, але величезна потужність: діапазон амортизаторів «м’якого контакту» від SC²25 до SC²190 поширюється від розміру різьби від M10 до M14 і охоплює діапазон ефективної ваги від 1 кг до 1550 кг. Усі моделі характеризуються високим енергопоглинанням, а також поєднують технологію поршневої трубки з мембранним ущільненням, вдосконаленим ACE. Це дає можливість прямої установки як демпфера кінцевого положення в пневматичних циліндрах при тиску від 5 до 7 бар або застосувань, де уповільнення потрібно розмістити поблизу точки повороту.

Вони не потребують технічного обслуговування, мають вбудований позитивний упор і можуть монтуватися в будь-якому положенні. Варіант адаптера бічного навантаження забезпечує кут удару до 25°.

Завдяки міцній конструкції та довговічності ці мініатюрні амортизатори можна використовувати для широкого спектру застосувань. Дизайнери в основному використовують їх для систем підбирання та розміщення, пневматичних поворотних модулів і в системах автоматизації.

Конструкція поршневої трубки для максимального поглинання енергії

Самокомпенсаційна технологія поршневої трубки
Енергоємність від 73 Нм/цикл до 210 Нм/цикл
Хід від 15 мм до 23 мм

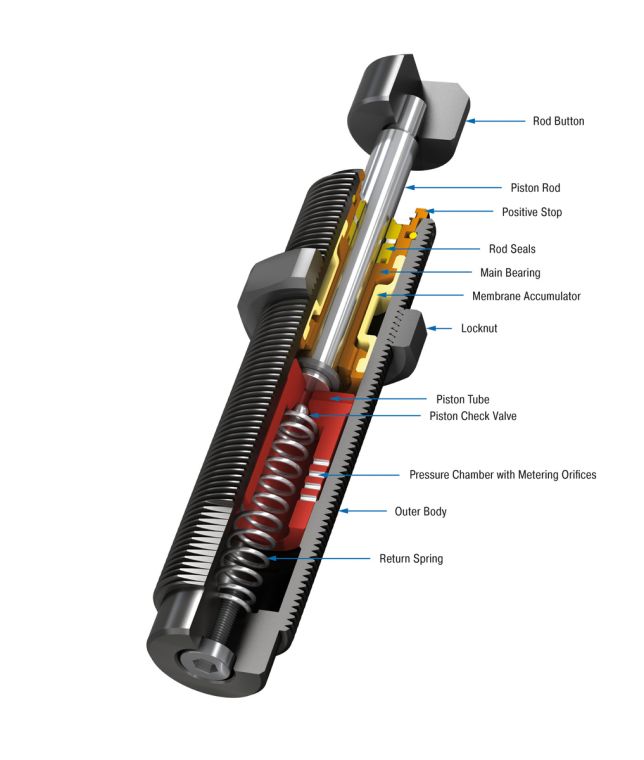

Додаткова безпека з акумуляторною технологією: більші моделі з «м’яким контактом» від SC²300 до SC²650 доступні з поглинанням енергії до трьох разів порівняно зі стандартними амортизаторами SC190–SC925 аналогічних розмірів завдяки спеціальній трубці поршня ACE. Крім того, мембранний акумулятор служить елементом компенсації мастила, витісненого в амортизаторі, і замінює стандартне використання матеріалів амортизатора. Це ще більше підвищує безпеку процесу.

Амортизатори, які ідеально підходять, наприклад, для обертових модулів, доступні в прогресивно ступінчастих ефективних діапазонах ваги з вбудованим позитивним упором. Вони не потребують технічного обслуговування та готові до безпосередньої установки. Опція адаптера бічного навантаження дозволяє ударяти під кутом до 25°.

Ці мініатюрні амортизатори пропонують високу продуктивність із тривалим терміном служби та особливо популярні для транспортування, монтажу дуже близько до опор і завдань автоматизації.

Плавне регулювання

Регульована
енергоємність 1,8 Нм/цикл
Хід 8 мм

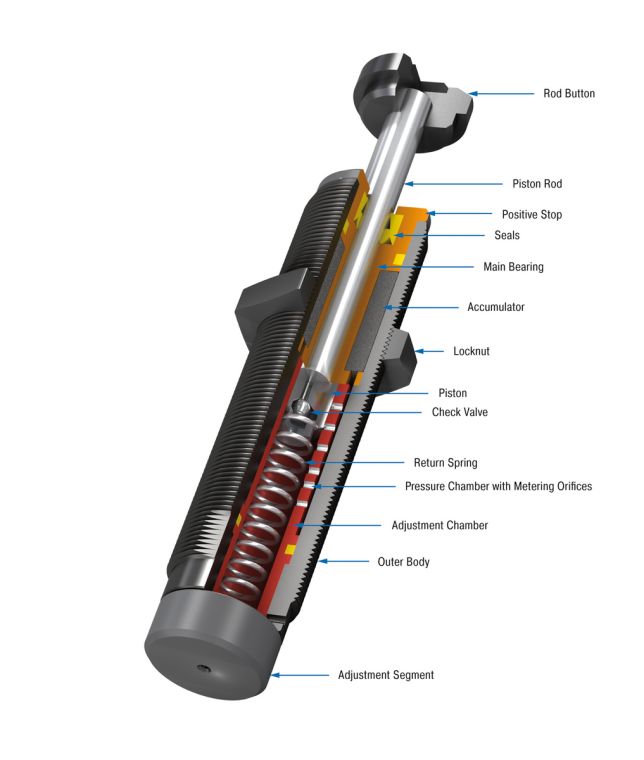

Мініатюрні амортизатори з сімейства продуктів MA30 до MA900 можна регулювати та точно адаптувати до ваших вимог. Наприклад, MA150 відображає технологію рухомої діафрагми від сімейства MC150 до MC600 і пропонує всі переваги цієї технології, такі як використання в барокамерах. Завдяки довгим ходам (включаючи 40 мм на MA900) виникають менші сили реакції, що забезпечує м’яку демпфірувальну характеристику.

Усі варіанти цих агрегатів не потребують технічного обслуговування, готові до монтажу елементи машини та мають вбудований позитивний упор. Вони надають найкращі послуги там, де дані програми змінюються, параметри розрахунку нечіткі або де потрібна максимальна гнучкість можливого використання.

Регульовані мініатюрні амортизатори від ACE можуть бути використані, щоб точно задовольнити вимоги клієнта, і тому вони зустрічаються всюди в машинобудуванні та багатьох інших сферах застосування.
