Модуль підвіски ROSTA DO-A
Корпус до 45-го розміру з легкосплавного профілю, до 50-го розміру з чавуну з кулястим графітом, внутрішня квадратна частина з легкосплавного профілю з чотирма «крізними отворами».Важелі можуть кріпитися з одного або з обох боків за допомогою болтів. Він забезпечує чудове кріплення без люфту, що є найважливішим для передачі поперемінних рухів шляхом проходження нейтральної осі в будь-якому напрямку. Всі металеві частини пофарбовані.

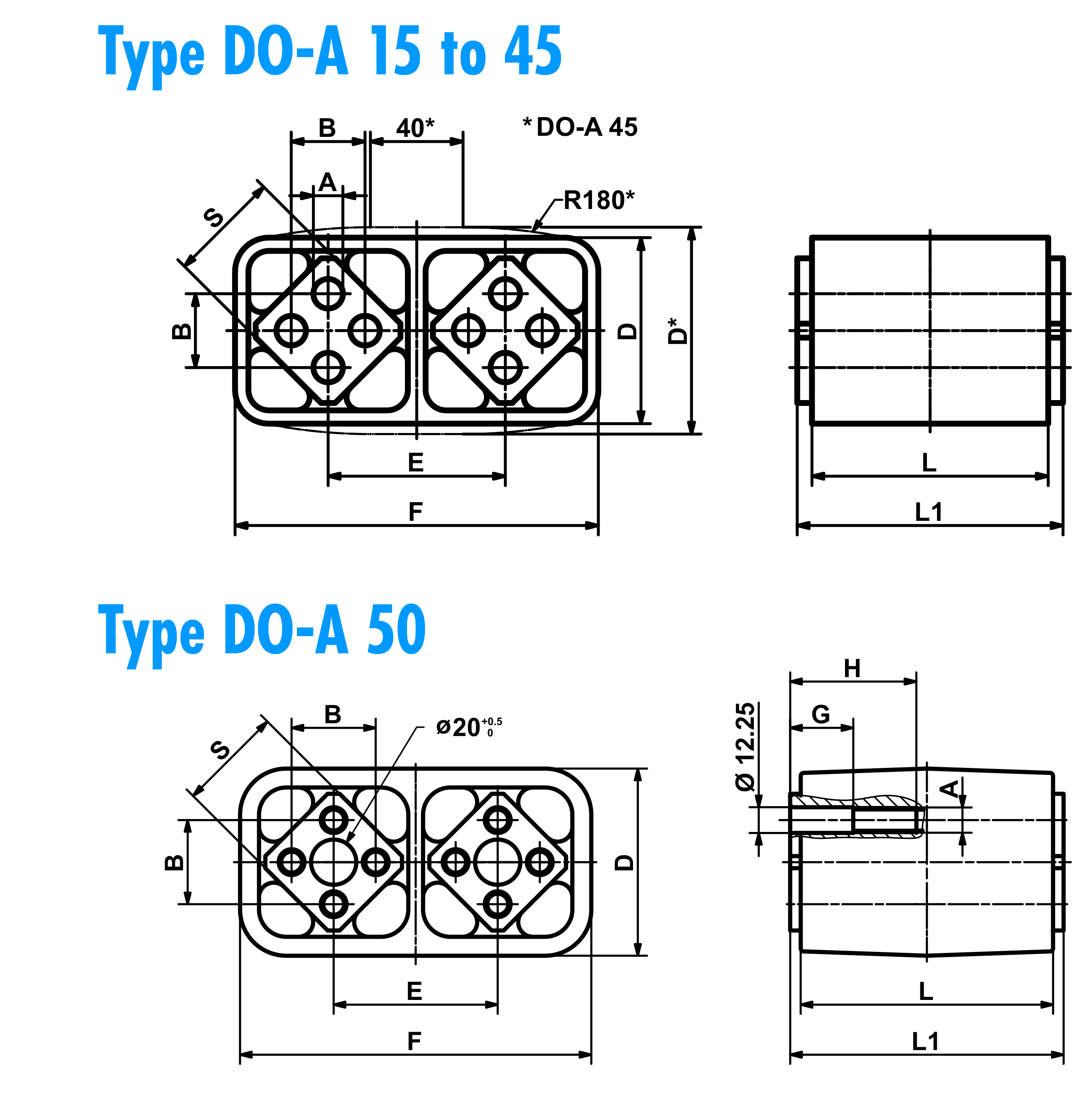

| Art. No. | Type | ØA | B | D | E | F | ¨S | G | H | L | L1 |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 041 001 | DO-A 15x25 | 5 | 10 | 28 | 25,5 | 53,5 | 15 | - | - | 25 | 30 | 0,07 |
| 01 041 002 | DO-A 15x40 | 5 | 10 | 28 | 25,5 | 53,5 | 15 | - | - | 40 | 45 | 0,1 |
| 01 041 003 | DO-A 15x60 | 5 | 10 | 28 | 25,5 | 53,5 | 15 | - | - | 60 | 65 | 0,15 |
| 01 041 004 | DO-A 18x30 | 6 | 12 | 34 | 31 | 65 | 18 | - | - | 30 | 35 | 0,12 |
| 01 041 005 | DO-A 18x50 | 6 | 12 | 34 | 31 | 65 | 18 | - | - | 50 | 55 | 0,2 |
| 01 041 006 | DO-A 18x80 | 6 | 12 | 34 | 31 | 65 | 18 | - | - | 80 | 85 | 0,3 |
| 01 041 007 | DO-A 27x40 | 8 | 20 | 47 | 44 | 91 | 27 | - | - | 40 | 45 | 0,32 |
| 01 041 008 | DO-A 27x60 | 8 | 20 | 47 | 44 | 91 | 27 | - | - | 60 | 65 | 0,47 |
| 01 041 009 | DO-A 27x100 | 8 | 20 | 47 | 44 | 91 | 27 | - | - | 100 | 105 | 0,78 |
| 01 041 010 | DO-A 38x60 | 10 | 25 | 63 | 60 | 123 | 38 | - | - | 60 | 70 | 0,87 |
| 01 041 011 | DO-A 38x80 | 10 | 25 | 63 | 60 | 123 | 38 | - | - | 80 | 90 | 1,15 |
| 01 041 012 | DO-A 38x120 | 10 | 25 | 63 | 60 | 123 | 38 | - | - | 120 | 130 | 1,68 |
| 01 041 013 | DO-A 45x80 | 12 | 35 | 85 | 73 | 150 | 45 | - | - | 80 | 90 | 1,85 |
| 01 041 014 | DO-A 45x100 | 12 | 35 | 85 | 73 | 150 | 45 | - | - | 100 | 110 | 2,25 |
| 01 041 015 | DO-A 45x150 | 12 | 35 | 85 | 73 | 150 | 45 | - | - | 150 | 160 | 3,35 |
| 01 041 026 | DO-A 50x120 | M12 | 40 | 89 | 78 | 167 | 50 | 30 | 60 | 120 | 130 | 3,3 |
| 01 041 029 | DO-A 50x160 | M12 | 40 | 89 | 78 | 167 | 50 | 30 | 60 | 160 | 170 | 4,4 |
| 01 041 027 | DO-A 50x200 | M12 | 40 | 89 | 78 | 167 | 50 | 40 | 70 | 200 | 210 | 5,5 |
