Модуль підвіски ROSTA DW-A 45-50
Корпуси розмірів елементів DW-A 45 і 50 виготовлені з легкосплавного профілю з 1-ю внутрішньою квадратною секцією з алюмінію. Можна використовувати внутрішній квадратдля монтажу "вставних" важелів з одного або обох боків.Установку елемента необхідно здійснити за допомогою болтового кріплення двох опорних куточків на деталях машини замовника. Ці елементи були спеціально сконструйовані для передачі змінних рухів шляхом проходження нейтральної осі в будь-якому напрямку. Всі металеві частини пофарбовані.

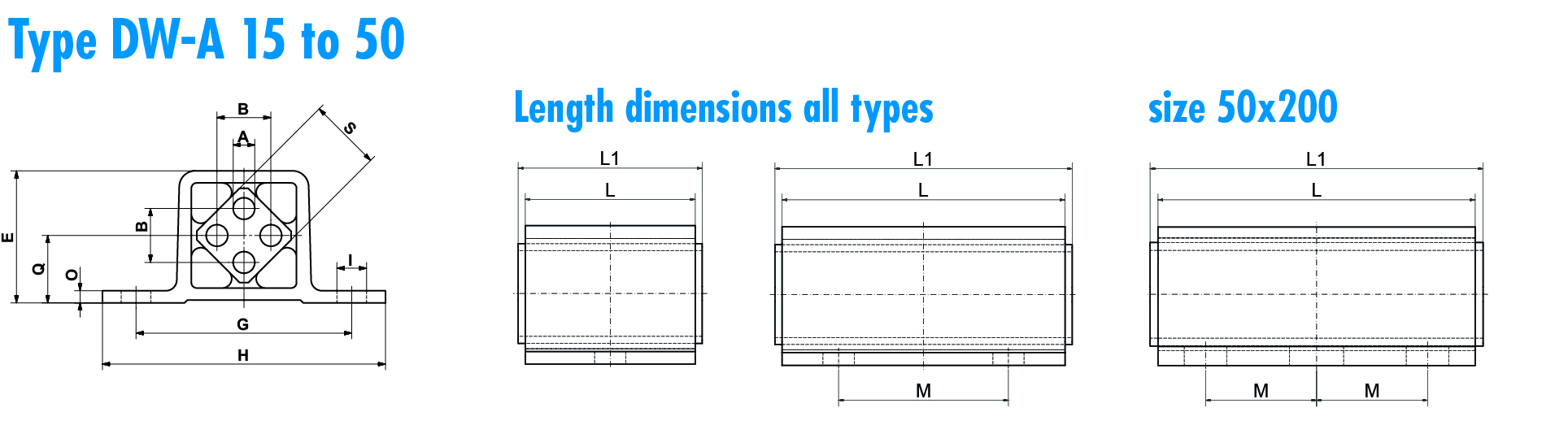

| Art. No. | Type | ØA | B | E | G | H | O | Q | ¨S | I | L | L1 | M |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 101 043 | DW-A 45x80 | 12 | 35 | 81 | 115 | 145 | 9 | 41 | 45 | 13x27 | 80 | 90 | - | 1.10 |
| 01 101 044 | DW-A 45x100 | 12 | 35 | 81 | 115 | 145 | 9 | 41 | 45 | 13x27 | 100 | 110 | 58 | 1.35 |
| 01 101 045 | DW-A 45x150 | 12 | 35 | 81 | 115 | 145 | 9 | 41 | 45 | 13x27 | 150 | 160 | 90 | 2.00 |
| 01 101 046 | DW-A 50x120 | M12x40 | 40 | 88 | 130 | 170 | 12 | 45 | 50 | 17x27 | 120 | 130 | 60 | 1.90 |
| 01 101 047 | DW-A 50x160 | M12x40 | 40 | 88 | 130 | 170 | 12 | 45 | 50 | 17x27 | 160 | 170 | 70 | 2.50 |
| 01 101 048 | DW-A 50x200 | M12x40 | 40 | 88 | 130 | 170 | 12 | 45 | 50 | 17x27 | 200 | 210 | 70 | 3.10 |
