Модуль підвіски ROSTA DW-A 60-100
Корпуси елементів типорозмірів DW-A від 45 до 50 виготовлені зі сфероїдального чавуну з внутрішніми квадратними перетинами з легкосплавного профілю. Починаючи з розміру 60, з корпусами, виготовленими зі зварної сталевої конструкції, з внутрішніми сталевими квадратними секціями 1, включаючи чотири різьбові отвори з кожного боку для легкої фіксації важелів і деталей машини.Встановлення елемента здійснюється за допомогою болтового кріплення двох опорних фланців до частини машини замовника. Ці елементи були спеціально сконструйовані для передачі поперемінних рухів шляхом проходження нейтральної осі в будь-якому напрямку. Всі металеві частини пофарбовані.

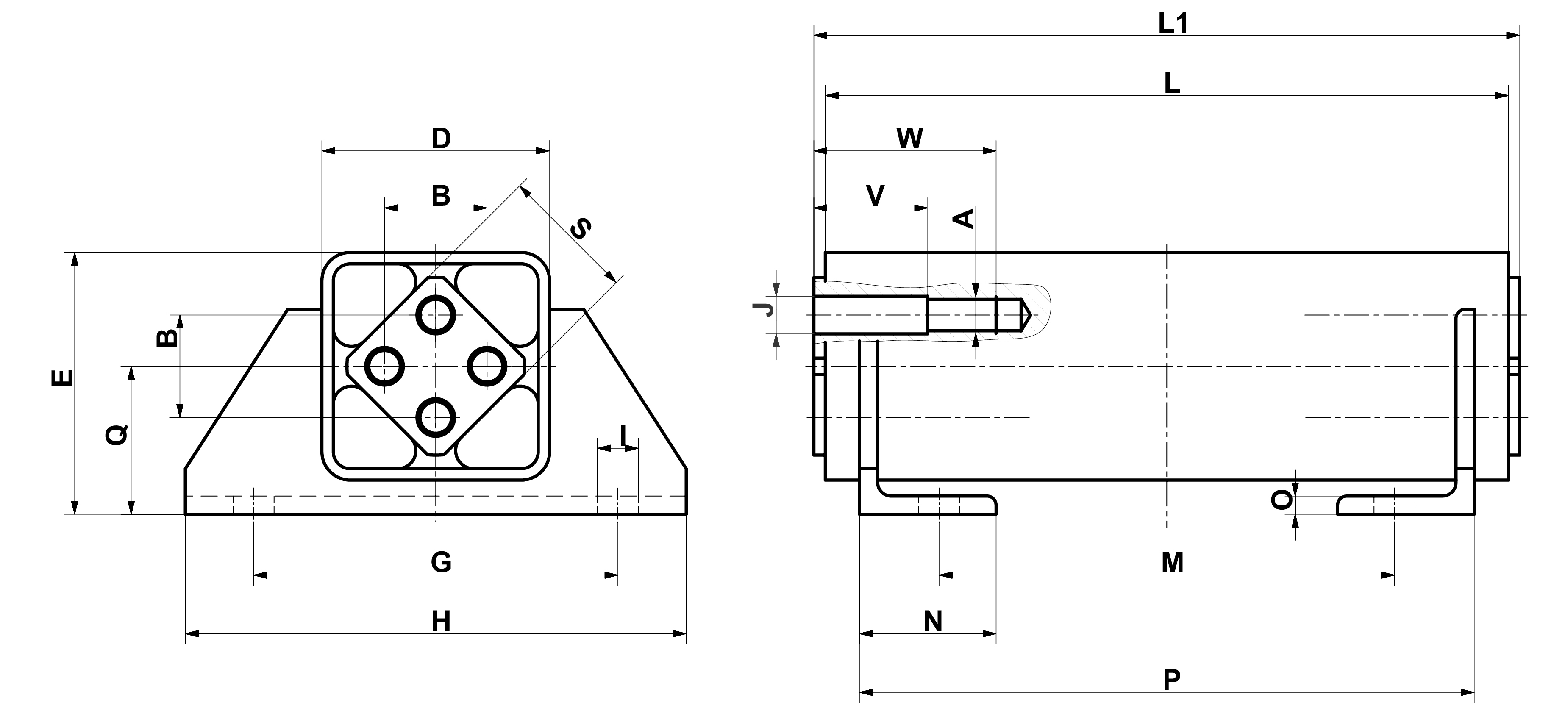

| Art. No. | Type | A | B | D | E | G | H | ØI | ØJ | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 101 031 | DW-A 60x150 | M16 | 45 | 100 | 115 | 160 | 220 | 18 | 16.5 | 60 | 8 |
| 01 101 032 | DW-A 60x200 | M16 | 45 | 100 | 115 | 160 | 220 | 18 | 16.5 | 60 | 8 |
| 01 101 033 | DW-A 60x300 | M16 | 45 | 100 | 115 | 160 | 220 | 18 | 16.5 | 60 | 8 |
| 01 101 034 | DW-A 70x200 | M20 | 50 | 120 | 140 | 200 | 260 | 22 | 20.5 | 65 | 9 |
| 01 101 035 | DW-A 70x300 | M20 | 50 | 120 | 140 | 200 | 260 | 22 | 20.5 | 65 | 9 |
| 01 101 036 | DW-A 70x400 | M20 | 50 | 120 | 140 | 200 | 260 | 22 | 20.5 | 65 | 9 |
| 01 101 037 | DW-A 80x200 | M20 | 60 | 136 | 153 | 220 | 280 | 22 | 20.5 | 80 | 10 |
| 01 101 038 | DW-A 80x300 | M20 | 60 | 136 | 153 | 220 | 280 | 22 | 20.5 | 80 | 10 |
| 01 101 039 | DW-A 80x400 | M20 | 60 | 136 | 153 | 220 | 280 | 22 | 20.5 | 80 | 10 |
| 01 101 040 | DW-A 100x250 | M24 | 75 | 170 | 195 | 300 | 380 | 26 | 25 | 100 | 12 |
| 01 101 041 | DW-A 100x400 | M24 | 75 | 170 | 195 | 300 | 380 | 26 | 25 | 100 | 12 |
| 01 101 042 | DW-A 100x500 | M24 | 75 | 170 | 195 | 300 | 380 | 26 | 25 | 100 | 12 |
| Art. No. | Type | Q | ¨S | V | W | L | L1 | M | P |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 101 031 | DW-A 60x150 | 65 | 60 | 40 | 70 | 150 | 160 | 60 | 130 | 8.9 |
| 01 101 032 | DW-A 60x200 | 65 | 60 | 50 | 80 | 200 | 210 | 100 | 170 | 11.1 |
| 01 101 033 | DW-A 60x300 | 65 | 60 | 50 | 80 | 300 | 310 | 200 | 270 | 15.9 |
| 01 101 034 | DW-A 70x200 | 80 | 70 | 50 | 90 | 200 | 210 | 100 | 170 | 15.4 |
| 01 101 035 | DW-A 70x300 | 80 | 70 | 50 | 90 | 300 | 310 | 200 | 270 | 21.7 |
| 01 101 036 | DW-A 70x400 | 80 | 70 | 50 | 90 | 400 | 410 | 300 | 370 | 28.2 |
| 01 101 037 | DW-A 80x200 | 85 | 80 | 50 | 90 | 200 | 210 | 80 | 170 | 21.7 |
| 01 101 038 | DW-A 80x300 | 85 | 80 | 50 | 90 | 300 | 310 | 180 | 270 | 30.4 |
| 01 101 039 | DW-A 80x400 | 85 | 80 | 50 | 90 | 400 | 410 | 280 | 370 | 39.4 |
| 01 101 040 | DW-A 100x250 | 110 | 100 | 50 | 100 | 250 | 260 | 110 | 220 | 43.8 |
| 01 101 041 | DW-A 100x400 | 110 | 100 | 50 | 100 | 400 | 410 | 260 | 370 | 64.7 |
| 01 101 042 | DW-A 100x500 | 110 | 100 | 50 | 100 | 500 | 510 | 360 | 470 | 78.7 |
