Модуль підвіски ROSTA DW-S 15-38
Корпуси елементів типорозмірів DW-S 15 до 38 виготовлені з легкосплавного профілю та оснащені бічними фіксуючими фланцями, включаючи необхідні фіксуючі отвори для прямого монтажу на деталі машини замовника.Внутрішні квадратні секції виготовлені з електроосадженої сталі з гальванічним цинкуванням. Внутрішній косинець можна використовувати для кріплення "вставних" важелів з одного або обох боків.

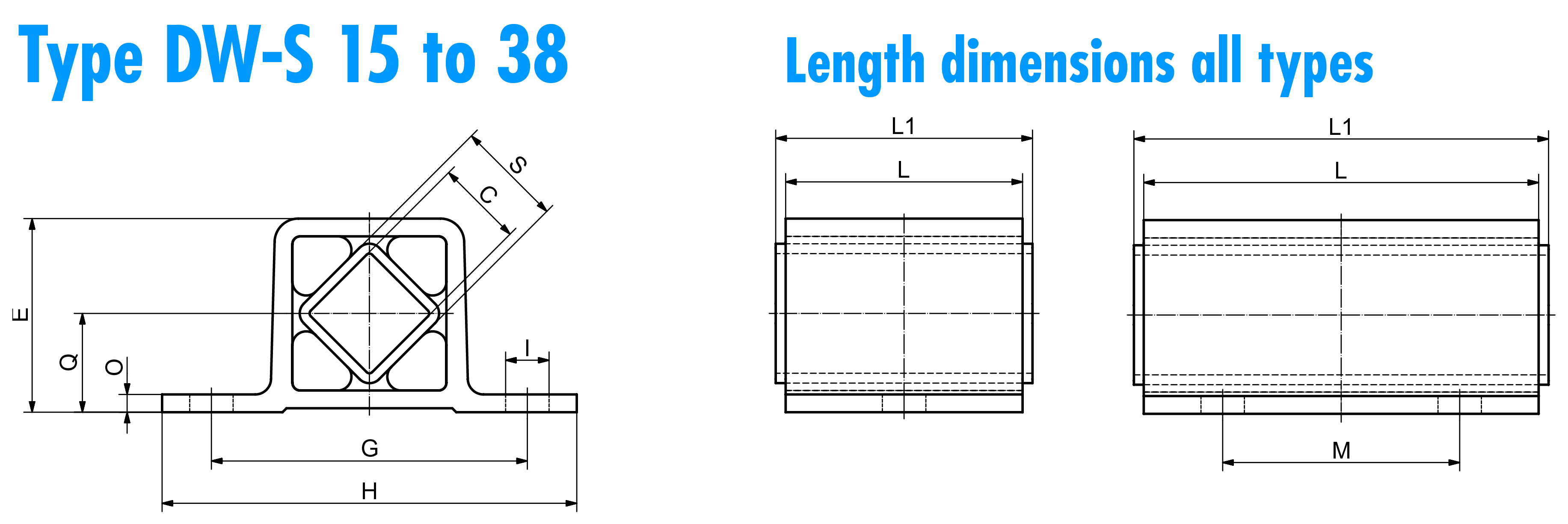

| Art. No. | Type |
¨C | E | G | H | ØI | O | Q | ¨S | L | L1 | M |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 111 201 | DW-S 15x25 | 11 | 29 | 50 | 65 | 7 | 3 | 15 | 15 | 25 | 30 | – | 0.06 |
| 01 111 202 | DW-S 15x40 | 11 | 29 | 50 | 65 | 7 | 3 | 15 | 15 | 40 | 45 | – | 0.09 |
| 01 111 203 | DW-S 15x60 | 11 | 29 | 50 | 65 | 7 | 3 | 15 | 15 | 60 | 65 | 40 | 0.13 |
| 01 111 204 | DW-S 18x30 | 12 | 35 | 60 | 80 | 9 | 3.5 | 18 | 18 | 30 | 35 | – | 0.11 |
| 01 111 205 | DW-S 18x50 | 12 | 35 | 60 | 80 | 9 | 3.5 | 18 | 18 | 50 | 55 | – | 0.18 |
| 01 111 206 | DW-S 18x80 | 12 | 35 | 60 | 80 | 9 | 3.5 | 18 | 18 | 80 | 85 | 50 | 0.28 |
| 01 111 207 | DW-S 27x40 | 22 | 49 | 80 | 105 | 11 | 4.5 | 25 | 27 | 40 | 45 | – | 0.23 |
| 01 111 208 | DW-S 27x60 | 22 | 49 | 80 | 105 | 11 | 4.5 | 25 | 27 | 60 | 65 | – | 0.33 |
| 01 111 209 | DW-S 27x100 | 22 | 49 | 80 | 105 | 11 | 4.5 | 25 | 27 | 100 | 105 | 60 | 0.56 |
| 01 111 210 | DW-S 38x60 | 30 | 67 | 100 | 125 | 13 | 6 | 34 | 38 | 60 | 70 | – | 0.66 |
| 01 111 211 | DW-S 38x80 | 30 | 67 | 100 | 125 | 13 | 6 | 34 | 38 | 80 | 90 | 40 | 0.87 |
| 01 111 212 | DW-S 38x120 | 30 | 67 | 100 | 125 | 13 | 6 | 34 | 38 | 120 | 130 | 80 | 1.30 |
