Модуль підвіски ROSTA DW-C 15-38
Корпуси розмірів елементів DW-C від 15 до 38 виготовлені з легкосплавного профілю та оснащені бічними фіксуючими фланцями, включаючи необхідні кріпильні отвори для безпосереднього монтажу на деталі машини замовника. Внутрішні квадратні секції з легкосплавного профілю з чотирма маленькими наскрізними отворами або одним центральним наскрізним отвором.Важелі можуть кріпитися з одного або з обох боків за допомогою болтів. Тип DW-C з центральним наскрізним отвором. Сила тертя цього типу забезпечує надійну фіксацію важелів у будь-якому положенні. Всі металеві частини пофарбовані.

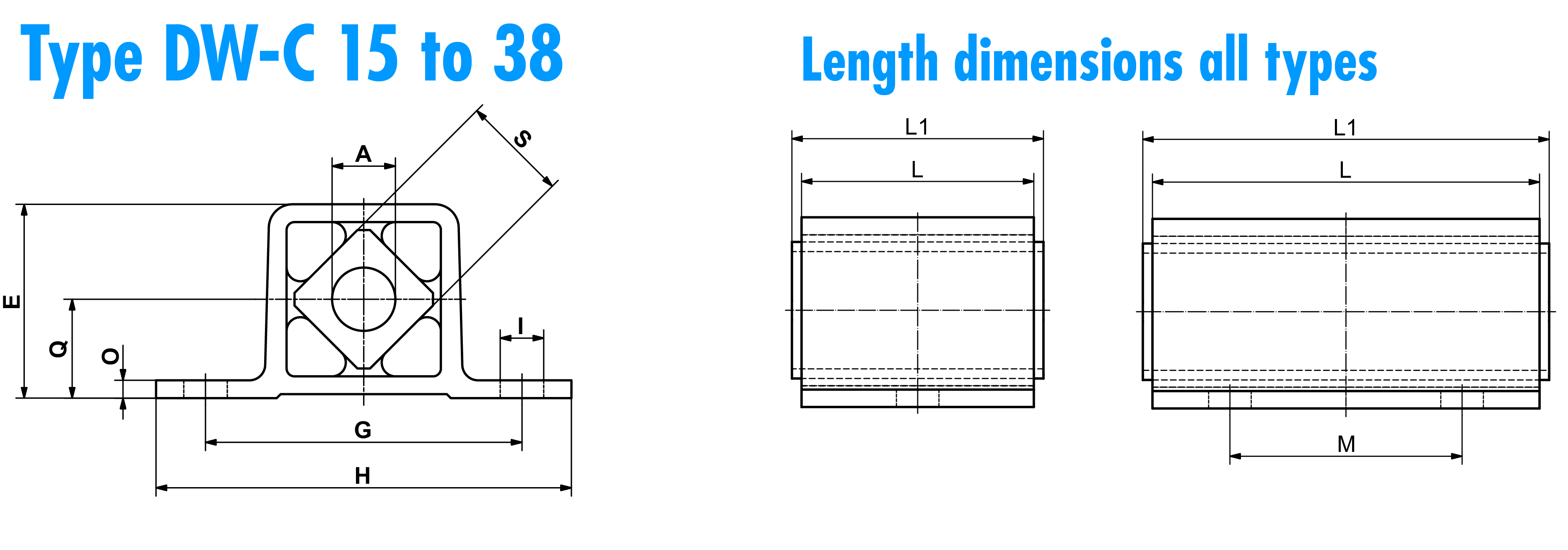

| Art. No. | Type |
ØA | E | G | H | ØI | O | Q | ¨S | L | L1 | M |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 121 101 | DW-C 15x25 | 10 | 29 | 50 | 65 | 7 | 3 | 15 | 15 | 25 | 30 | - | 0.05 |
| 01 121 102 | DW-C 15x40 | 10 | 29 | 50 | 65 | 7 | 3 | 15 | 15 | 40 | 45 | - | 0.07 |
| 01 121 103 | DW-C 15x60 | 10 | 29 | 50 | 65 | 7 | 3 | 15 | 15 | 60 | 65 | 40 | 0.11 |
| 01 121 104 | DW-C 18x30 | 13 | 35 | 60 | 80 | 9 | 3.5 | 18 | 18 | 30 | 35 | - | 0.08 |
| 01 121 105 | DW-C 18x50 | 13 | 35 | 60 | 80 | 9 | 3.5 | 18 | 18 | 50 | 55 | - | 0.13 |
| 01 121 106 | DW-C 18x80 | 13 | 35 | 60 | 80 | 9 | 3.5 | 18 | 18 | 80 | 85 | 50 | 0.21 |
| 01 121 107 | DW-C 27x40 | 16 | 49 | 80 | 105 | 11 | 4.5 | 25 | 27 | 40 | 45 | - | 0.21 |
| 01 121 108 | DW-C 27x60 | 16 | 49 | 80 | 105 | 11 | 4.5 | 25 | 27 | 60 | 65 | - | 0.31 |
| 01 121 109 | DW-C 27x100 | 16 | 49 | 80 | 105 | 11 | 4.5 | 25 | 27 | 100 | 105 | 60 | 0.52 |
| 01 121 110 | DW-C 38x60 | 20 | 67 | 100 | 125 | 13 | 6 | 34 | 38 | 60 | 70 | - | 0.59 |
| 01 121 111 | DW-C 38x80 | 20 | 67 | 100 | 125 | 13 | 6 | 34 | 38 | 80 | 90 | 40 | 0.77 |
| 01 121 112 | DW-C 38x120 | 20 | 67 | 100 | 125 | 13 | 6 | 34 | 38 | 120 | 130 | 80 | 1.15 |
