Модуль підвіски ROSTA DW-C 45-50
Корпуси типорозмірів елементів DW-C виготовлені з легкосплавного профілю та оснащені бічними кріпильними фланцями, включаючи необхідні кріпильні отвори для безпосереднього монтажу на деталях машин замовника. Внутрішні квадратні секції з легкосплавного профілю з чотирма маленькими наскрізними отворами або одним центральним наскрізним отвором.Важелі можуть кріпитися з одного або з обох боків за допомогою болтів. Тип DW-C з центральним наскрізним отвором. Сила тертя такого типу забезпечує надійну фіксацію важелів у будь-якому положенні. Всі металеві частини пофарбовані.

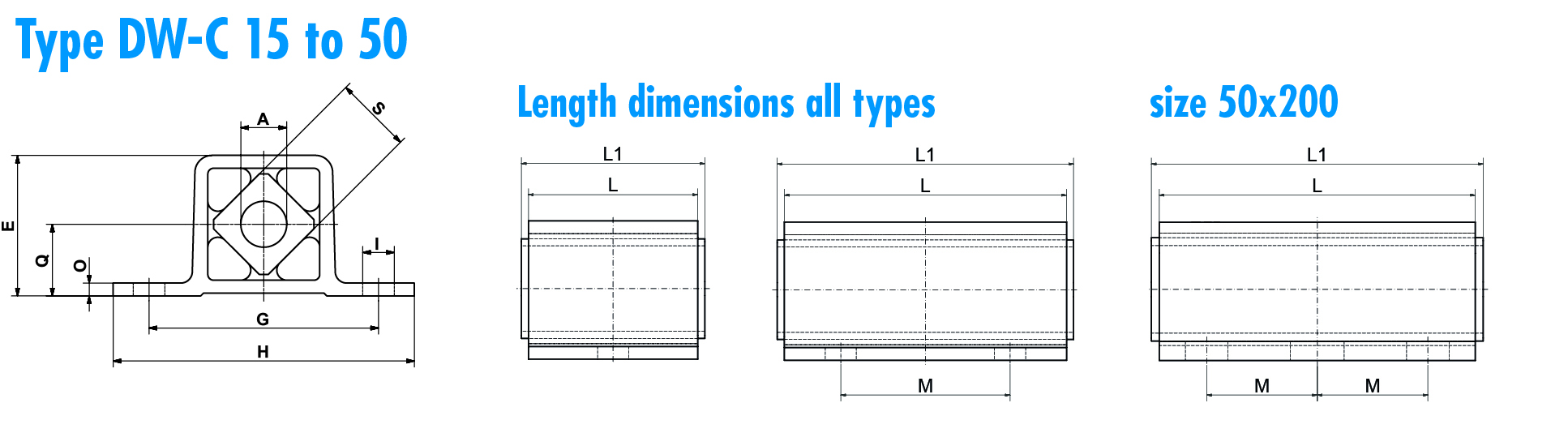

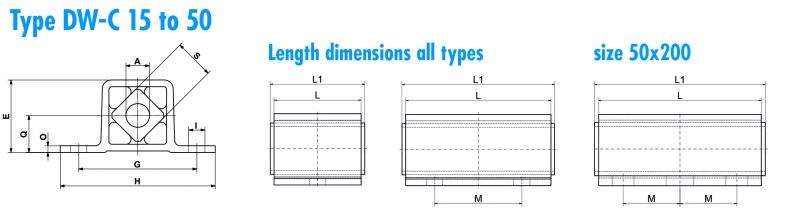

| Art. No. | Type |
E | G | H | O | Q | ¨S | I | L | L1 | M |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 121 113 | DW-C 45x80 | 81 | 115 | 145 | 9 | 41 | 45 | 13x27 | 80 | 90 | - | 1.10 |
| 01 121 114 | DW-C 45x100 | 81 | 115 | 145 | 9 | 41 | 45 | 13x27 | 100 | 110 | 58 | 1.35 |
| 01 121 115 | DW-C 45x150 | 81 | 115 | 145 | 9 | 41 | 45 | 13x27 | 150 | 160 | 90 | 2.00 |
| 01 121 116 | DW-C 50x120 | 88 | 130 | 170 | 12 | 45 | 50 | 17x27 | 120 | 130 | 60 | 1.90 |
| 01 121 117 | DW-C 50x160 | 88 | 130 | 170 | 12 | 45 | 50 | 17x27 | 160 | 170 | 70 | 2.50 |
| 01 121 118 | DW-C 50x200 | 88 | 130 | 170 | 12 | 45 | 50 | 17x27 | 200 | 210 | 70 | 3.10 |
