Натяжний пристрій ROSTA SE-F

Натяжні елементи ROSTA типу SE-F призначені для переднього монтажу на «глухих» каркасних конструкціях. Якість гуми, тиск натягу, матеріал і захист поверхні ідентичні типу SE. Спеціальний фіксуючий гвинт із дистанційною втулкою оцинкований і закріплений у корпусі за допомогою гумового кільця.

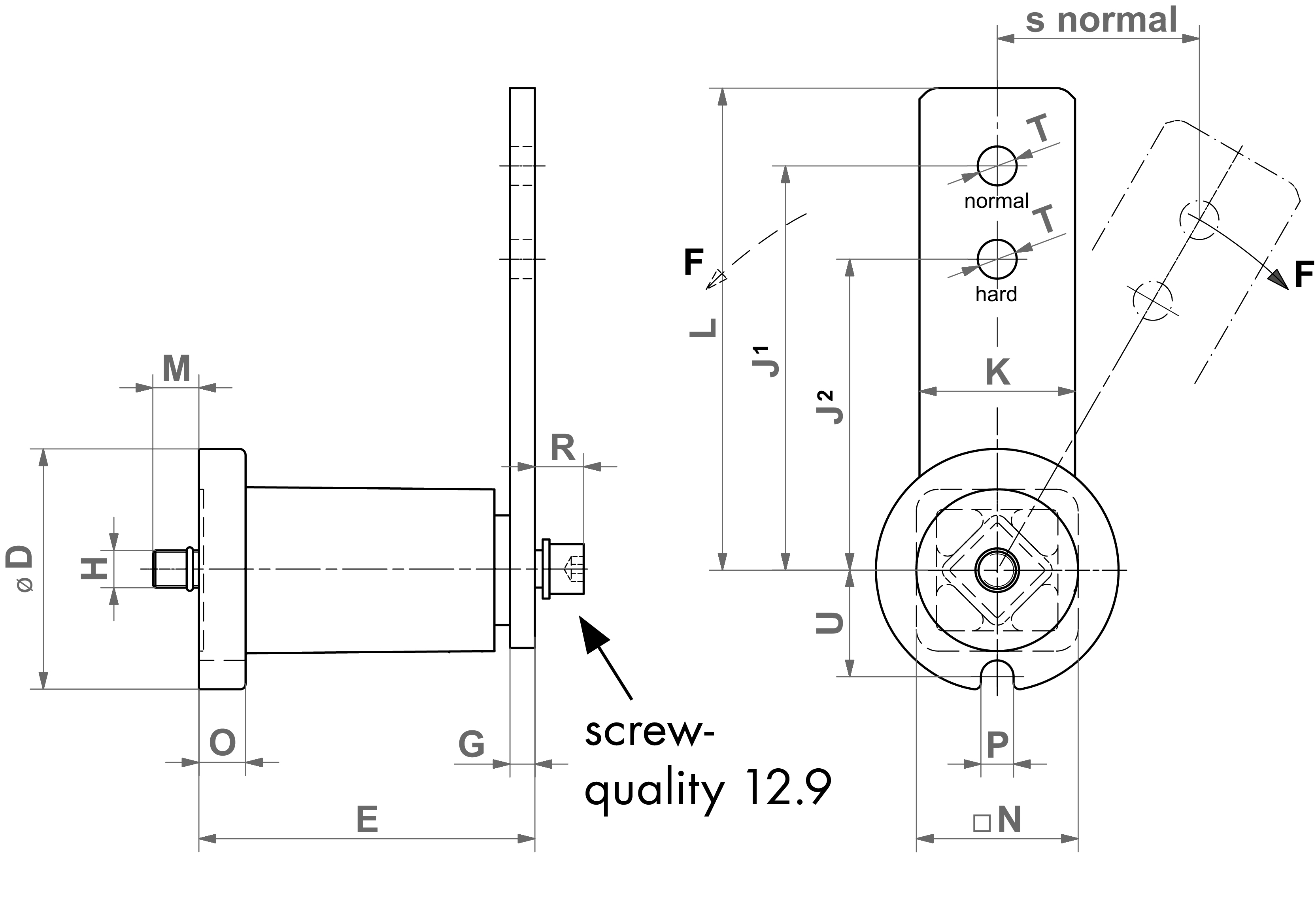

Art. No.	Type	øD	E	G	H	J1	J2	K	L	M	N	O	P	R	øT	U
06 061 002	SE-F 15	45	64	5	M6	100	80	25	112.5	12	30	8	8.5	10	10.5	20.8
06 061 003	SE-F 18	58	79	7	M8	100	80	30	115	18	35	10.5	8.5	11	10.5	25.3
06 061 004	SE-F 27	78	108	8	M10	130	100	50	155	17	52	15	10.5	15	12.5	34.3
06 061 005	SE-F 38	95	140	10	M12	175	140	60	205	16	66	15	12.5	17	20.5	42.0
06 061 006	SE-F 45	115	200	12	M16	225	180	70	260	32	80	18	12.5	24	20.5	52.0
06 061 007	SE-F 50	130	210	20	M20	250	200	80	290	23	87	20	17	27	20.5	57.5

Art. No.	Type	F max. with J1 [N]	F max. with J2 [N]	s max with J1 [N]	s max with J2 [N]	Weight (kg)
06 061 002	SE-F 15	135	170	50	40	0.4
06 061 003	SE-F 18	350	440	50	40	0.7
06 061 004	SE-F 27	810	1050	65	50	1.9
06 061 005	SE-F 38	1500	1880	88	70	3.7
06 061 006	SE-F 45	2650	3330	113	90	6.9
06 061 007	SE-F 50	4200	5220	125	100	10.1

Завантажити каталог:

https://www.techvitas.com.ua/file/2023/11/14/Tension_device_ROSTA_SE-F.pdf
