Натяжний пристрій ROSTA SE-I
Усі натяжні елементи ROSTA типу SEI виготовлені з нержавіючої сталі. Вони доступні в чотирьох різних розмірах: SEI 15, 18, 27, корпус у литій версії з нержавіючої сталі, SEI 40 (схожий на SE 38), корпус у зварній версії з нержавіючої сталі.Якість нержавіючої сталі відповідає специфікаціям DIN 1.4301 і AISI 304. Ці натяжні елементи були в першу чергу розроблені для застосування в харчовій промисловості та хімічних технологічних процесах.

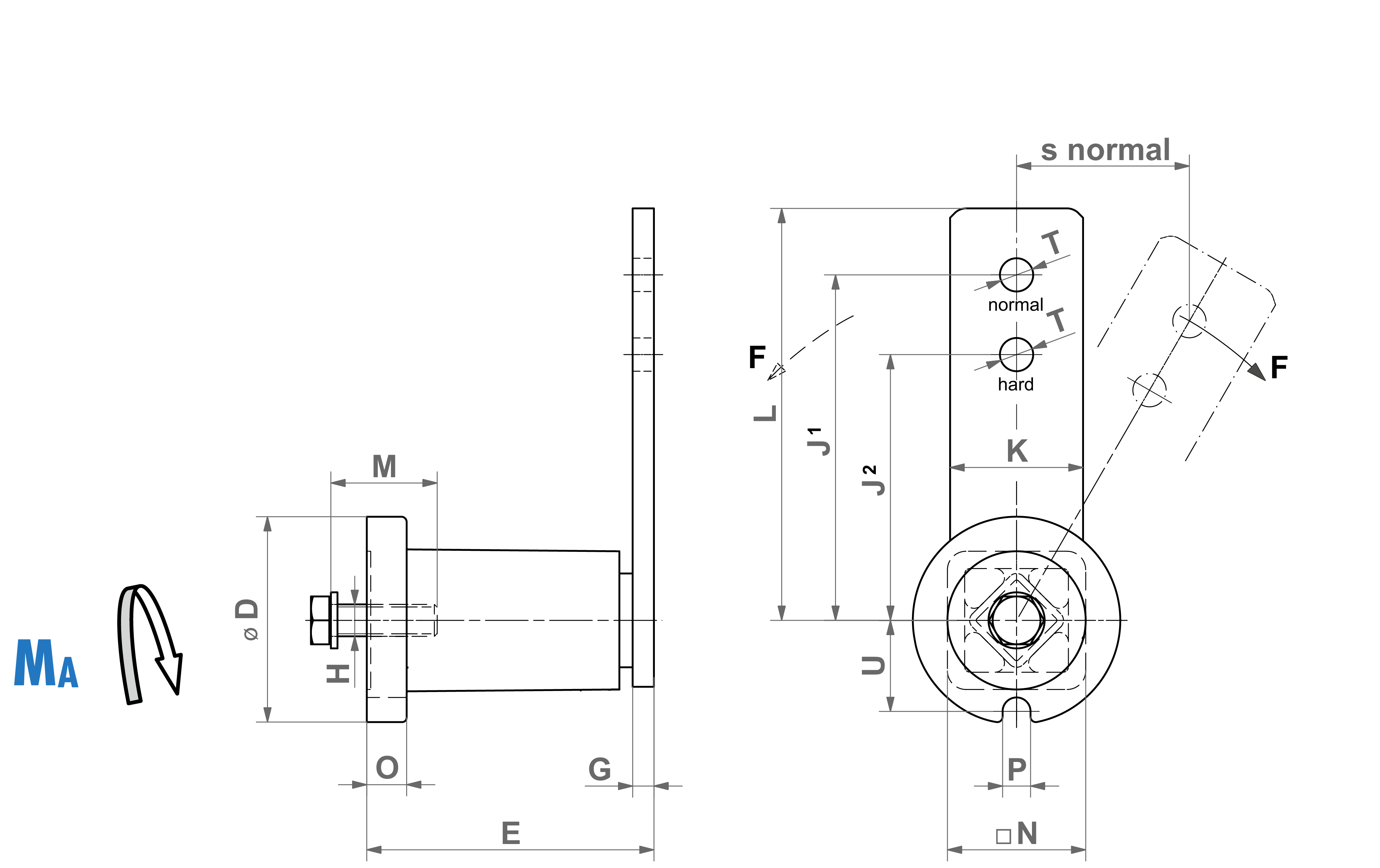

| Art. No. | Type | øD | E | G | H | J1 | J2 | K | L | M ca. | N | O | P | øT | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 071 111 | SE-I 15 | 45 | 64 | 5 | M8 | 100 | 80 | 25 | 112.5 | 25 | 30 | 8 | 8.5 | 10.5 | 20.8 |
| 06 071 112 | SE-I 18 | 58 | 79 | 7 | M10 | 100 | 80 | 30 | 115 | 30 | 35 | 10.5 | 8.5 | 10.5 | 25.3 |
| 06 071 113 | SE-I 27 | 78 | 108 | 8 | M12 | 130 | 100 | 50 | 155 | 40 | 52 | 15 | 10.5 | 12.5 | 34.3 |
| 06 071 114 | SE-I 38 | 95 | 140 | 10 | M16 | 175 | 140 | 60 | 205 | 40 | 66 | 15 | 12.5 | 20.5 | 42.0 |
| Art. No. | Type | F max. with J1 [N] | F max. with J2 [N] | s max with J1 [N] | s max with J2 [N] |
Weight (kg) |
|---|---|---|---|---|---|---|
| 06 071 111 | SE-I 15 | 135 | 170 | 50 | 40 | 0.4 |
| 06 071 112 | SE-I 18 | 350 | 440 | 50 | 40 | 0.7 |
| 06 071 113 | SE-I 27 | 810 | 1050 | 65 | 50 | 2.1 |
| 06 071 114 | SE-I 38 | 1500 | 1880 | 88 | 70 | 3.6 |
