Натяжний пристрій ROSTA SE-W
Натяжний елемент типу SE-W (позначений червоною крапкою) оснащений термостійкими еластомерними вставками. Він розроблений для застосування при температурах від +80° до +120°C (+180° до 250°F), наприклад, натягувачі ременів для дизельних двигунів, натягувачі ланцюга в сушарках, скребки ременів у гарячому середовищі тощо.Завдяки характеристикам еластомерної суміші результуючий тиск розтягування типу SE-W знижується на 40% порівняно зі стандартним типом SE та типом SE-G.

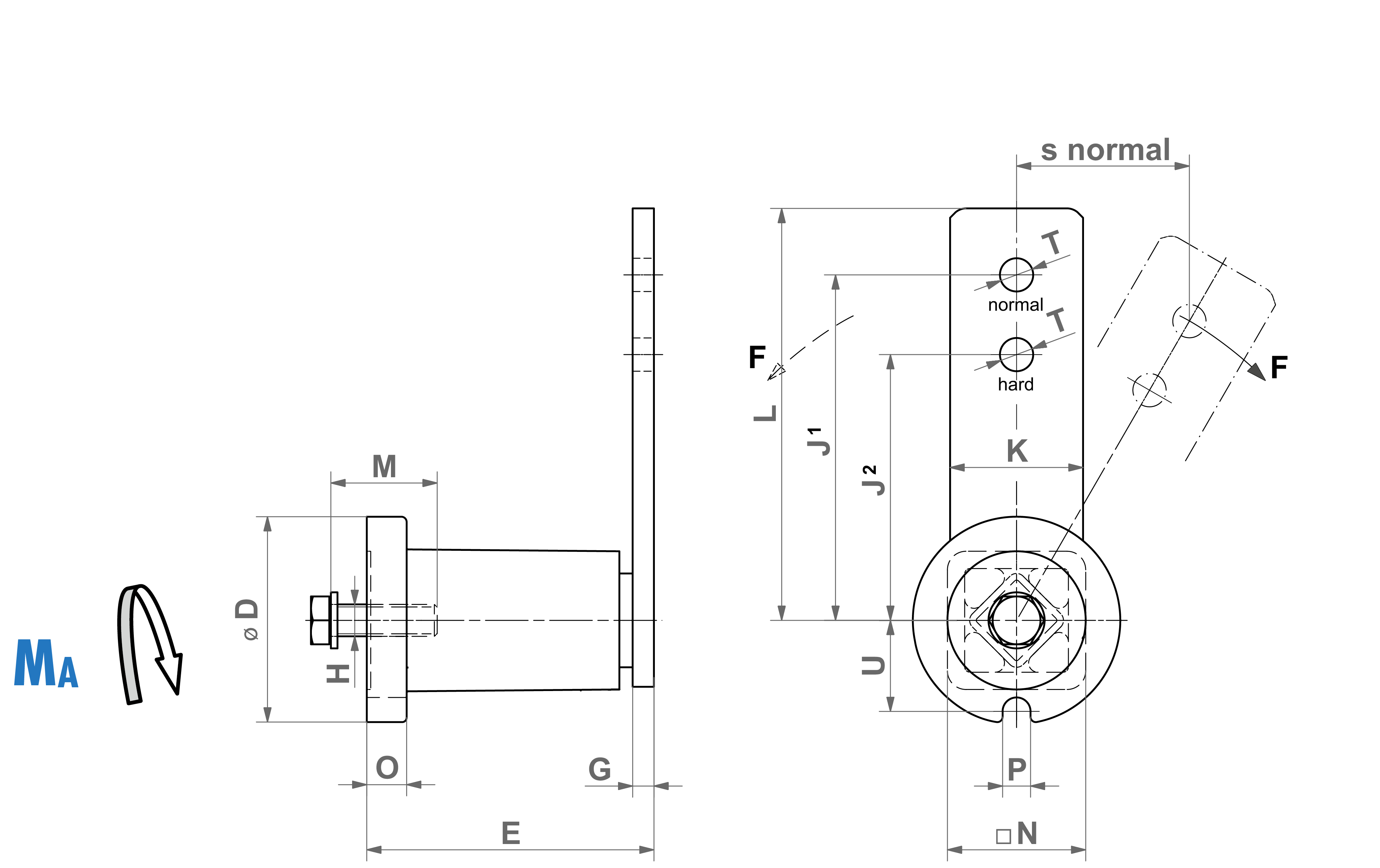

| Art. No. | Type | øD | E | G | H | J1 | J2 | K | L | M | N | O | P | øT | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 015 002 | SE 15-W | 45 | 64 | 5 | M8 | 100 | 80 | 25 | 112.5 | 25 | 30 | 8 | 8.5 | 10.5 | 20.8 |
| 06 015 003 | SE 18-W | 58 | 79 | 7 | M10 | 100 | 80 | 30 | 115 | 30 | 35 | 10.5 | 8.5 | 10.5 | 25.3 |
| 06 015 004 | SE 27-W | 78 | 108 | 8 | M12 | 130 | 100 | 50 | 155 | 40 | 52 | 15 | 10.5 | 12.5 | 34.3 |
| 06 015 005 | SE 38-W | 95 | 140 | 10 | M16 | 175 | 140 | 60 | 205 | 40 | 66 | 15 | 12.5 | 20.5 | 42.0 |
| 06 015 006 | SE 45-W | 115 | 200 | 12 | M20 | 225 | 180 | 70 | 260 | 50 | 80 | 18 | 12.5 | 20.5 | 52.0 |
| 06 015 007 | SE 50-W | 130 | 210 | 20 | M24 | 250 | 200 | 80 | 290 | 60 | 87 | 20 | 17 | 20.5 | 57.5 |
| Art. No. | Type | F max. with J1 [N] | F max. with J2 [N] | s max with J1 [N] | s max with J2 [N] |
Weight (kg) |
|---|---|---|---|---|---|---|
| 06 015 002 | SE 15-W | 81 | 100 | 50 | 40 | 0.4 |
| 06 015 003 | SE 18-W | 210 | 260 | 50 | 40 | 0.6 |
| 06 015 004 | SE 27-W | 490 | 630 | 65 | 50 | 1.7 |
| 06 015 005 | SE 38-W | 900 | 1130 | 88 | 70 | 3.6 |
| 06 015 006 | SE 45-W | 1600 | 2000 | 113 | 90 | 6.4 |
| 06 015 007 | SE 50-W | 2500 | 3140 | 125 | 100 | 9.0 |
