Натяжний пристрій ROSTA SE
Натяжний елемент зі специфікацією SE (SE 11 до SE 50) є найбільш часто використовуваним пристроєм для натягу всіх типів ланцюгових і пасових передач. В основі еластомерних вставок лежить високоеластичний натуральний каучук з хорошою пам'яттю форми. Цей пристрій призначений для застосування при температурах від -40° до +80°C (-40° до +180°F)

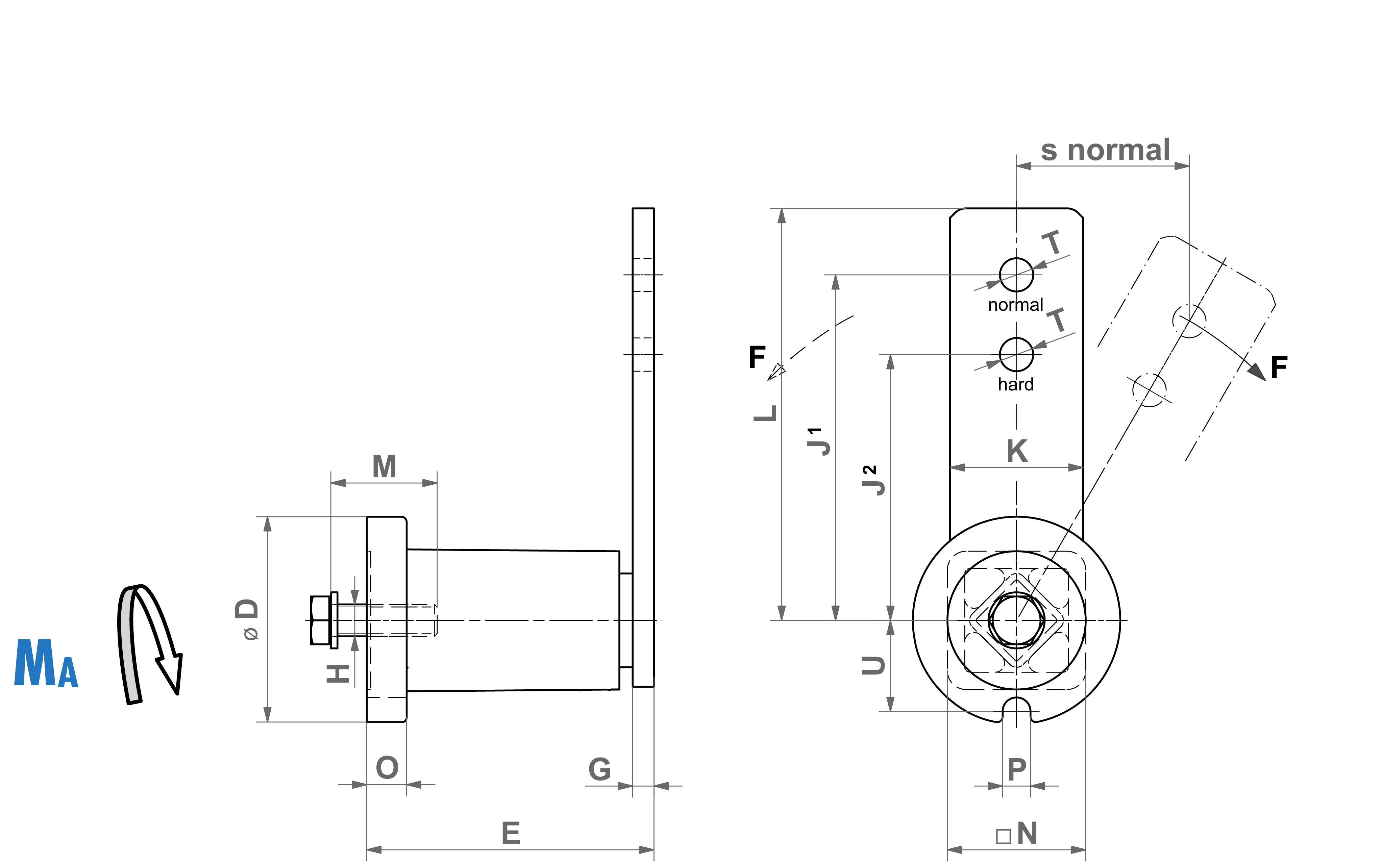

| Art. No. | Type | øD | E | G | H | J1 | J2 | K | L | M | N | O | P | øT | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 011 001 | SE 11 | 35 | 51 | 5 | M6 | 80 | 60 | 20 | 90 | 20 | 22 | 6 | 8 | 8.5 | 16.5 |
| 06 011 002 | SE 15 | 45 | 64 | 5 | M8 | 100 | 80 | 25 | 112.5 | 25 | 30 | 8 | 8.5 | 10.5 | 20.8 |
| 06 011 003 | SE 18 | 58 | 79 | 7 | M10 | 100 | 80 | 30 | 115 | 30 | 35 | 10.5 | 8.5 | 10.5 | 25.3 |
| 06 011 004 | SE 27 | 78 | 108 | 8 | M12 | 130 | 100 | 50 | 155 | 40 | 52 | 15 | 10.5 | 12.5 | 34.3 |
| 06 011 005 | SE 38 | 95 | 140 | 10 | M16 | 175 | 140 | 60 | 205 | 40 | 66 | 15 | 12.5 | 20.5 | 42.0 |
| 06 011 006 | SE 45 | 115 | 200 | 12 | M20 | 225 | 180 | 70 | 260 | 50 | 80 | 18 | 12.5 | 20.5 | 52.0 |
| 06 011 007 | SE 50 | 130 | 210 | 20 | M24 | 250 | 200 | 80 | 290 | 60 | 87 | 20 | 17 | 20.5 | 57.5 |
| Art. No. | Type | F max. with J1 [N] | F max. with J2 [N] | s max with J1 [N] | s max with J2 [N] |
Weight (kg) |
|---|---|---|---|---|---|---|
| 06 011 001 | SE 11 | 96 | 128 | 40 | 30 | 0.2 |
| 06 011 002 | SE 15 | 135 | 170 | 50 | 40 | 0.4 |
| 06 011 003 | SE 18 | 350 | 440 | 50 | 40 | 0.6 |
| 06 011 004 | SE 27 | 810 | 1050 | 65 | 50 | 1.7 |
| 06 011 005 | SE 38 | 1500 | 1880 | 88 | 70 | 3.6 |
| 06 011 006 | SE 45 | 2650 | 3330 | 113 | 90 | 6.4 |
| 06 011 007 | SE 50 | 4200 | 5220 | 125 | 100 | 9.0 |
