Профільні демпфери

Компактний розмір і сильне поглинання сили

Енергоємність осьового демпфування
Від 2 Нм/цикл до 2951 Нм/цикл
Максимальний хід від 5 мм до 48 мм

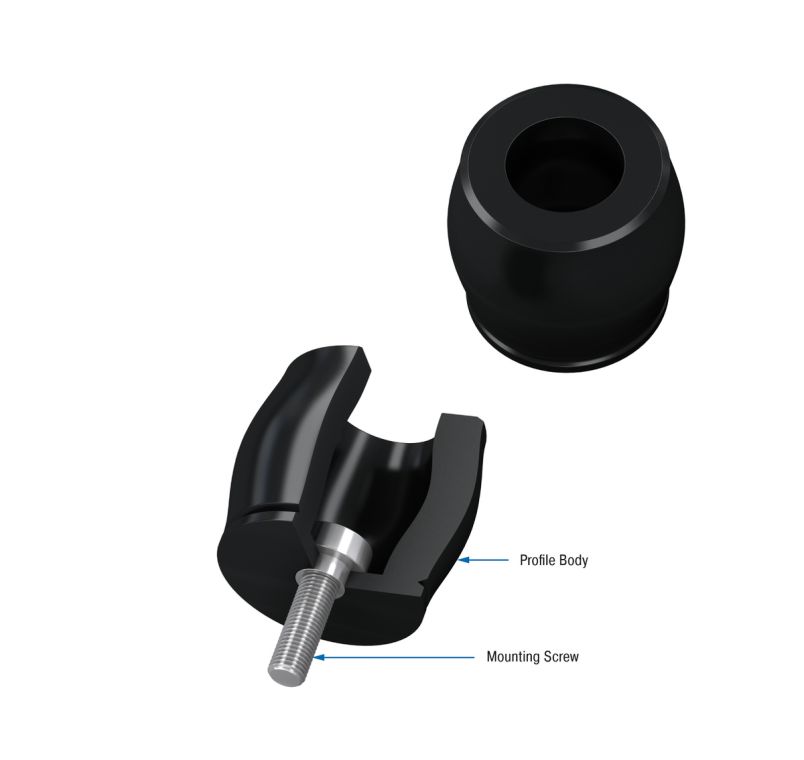

Дуже ефективні споживачі енергії: амортизатори профілю TA з серії ACE TUBUS не потребують технічного обслуговування та готові до встановлення. Вони складаються з співполіефірного еластомеру; матеріал, який лише злегка нагрівається та забезпечує рівномірну амортизацію. Моделі TA поглинають багато енергії на початку гребка.

Сімейство TA було спеціально розроблено для максимального поглинання енергії в діапазоні від 2 Нм до 2951 Нм. Мінімальна висота завдяки компактній формі від Ø 12 мм до Ø 116 мм. Демпфери можна дуже легко і швидко зафіксувати за допомогою спеціального гвинта, який входить до комплекту.

Ці компактні, економічно ефективні елементи машини ідеально підходять як демпфери кінцевих положень на лінійних осях, у інструментальних і інструментальних верстатах, у гідравлічному та пневматичному обладнанні, транспортно-розвантажувальному обладнанні та інших застосуваннях.

Компактний розмір і плавне уповільнення

Аксіальна м’яка амортизація
Енергоємність від 2 Нм/цикл до 966 Нм/цикл
Максимальний хід від 7 мм до 56 мм

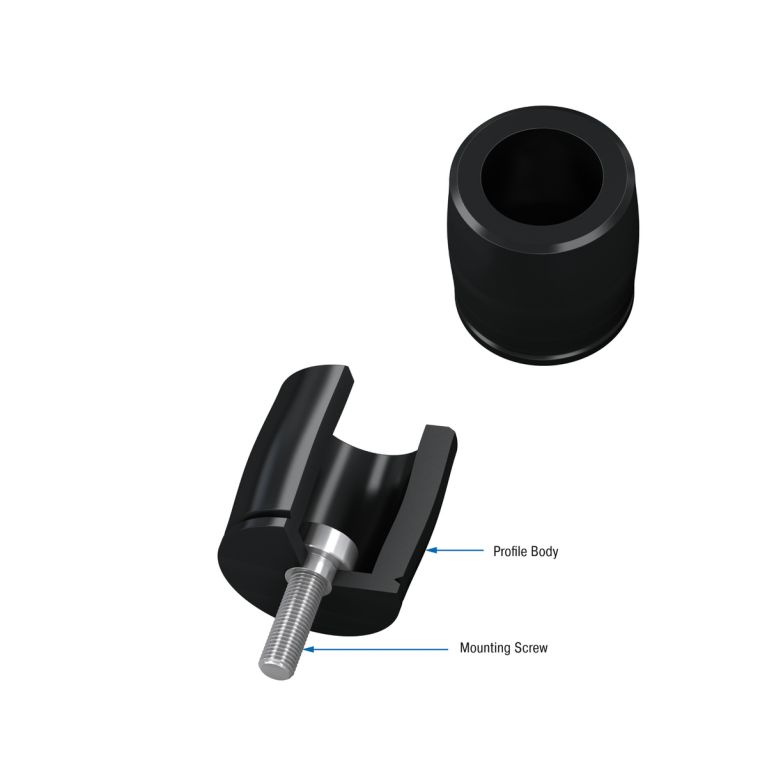

Компактне та рівномірне поглинання енергії: профільні амортизатори TS (TUBUS soft) також виготовлені зі співполіефірного еластомеру. Завдяки майже лінійній кривій демпфірування готові до встановлення компоненти, що не потребують обслуговування, м’яко поглинають енергію з мінімальним навантаженням на машину. Постійне демпфування забезпечує низьке підвищення температури матеріалу під час роботи.

Сімейство продуктів TS вражає максимальним поглинанням енергії в діапазоні від 2 Нм до 966 Нм на мінімальній висоті. Компактна конструкція була реалізована від Ø 14 мм до Ø 107 мм. Спеціальний гвинт, що додається, використовується для простого та швидкого кріплення профільних амортизаторів на місці.

Підходить для аварійної зупинки та постійного застосування, економічно ефективний, міцний TUBUS TS може використовуватися як амортизатор кінцевого положення на лінійних осях, в інструментальних та інструментальних верстатах, а також у гідравлічному, пневматичному та транспортно-розвантажувальному обладнанні.

Компактний розмір і м'яке гальмування

Енергоємність радіального демпфування 1,2 Нм/цикл до 146 Нм/цикл
Максимальний хід 17 мм до 60 мм

Для тривалого, м’якого гальмування: радіальні сили амортизації в цій моделі серії ACE TUBUS забезпечують діапазон TR. Ці готові до встановлення елементи, що не потребують технічного обслуговування, виготовлені зі співполіефірного еластомеру, який лише злегка нагрівається під час роботи, а тому забезпечує рівномірну амортизацію.

Радіальне навантаження забезпечує дуже тривале та м'яке уповільнення з прогресивним зменшенням енергії в кінці ходу. Сімейство продуктів TR було спеціально розроблено для максимального ходу з мінімальною висотою, що забезпечує поглинання енергії за один хід від 1,2 Нм до 146 Нм. Заслінки доступні в компактних форматах від Ø 29 мм до Ø 100 мм і постачаються зі спеціальним гвинтом для простого та швидкого монтажу.

Продукти TUBUS TR придатні як амортизатори кінцевих положень на лінійних осях, у інструментальних і інструментальних верстатах, у гідравлічному та пневматичному обладнанні, транспортно-розвантажувальному обладнанні та інших застосуваннях.

Компактний розмір з м'яким уповільненням і високим поглинанням енергії

Радіальне демпфування, жорстка версія
Енергоємність від 2,7 Нм/цикл до 427 Нм/цикл
Максимальний хід від 15 мм до 56 мм

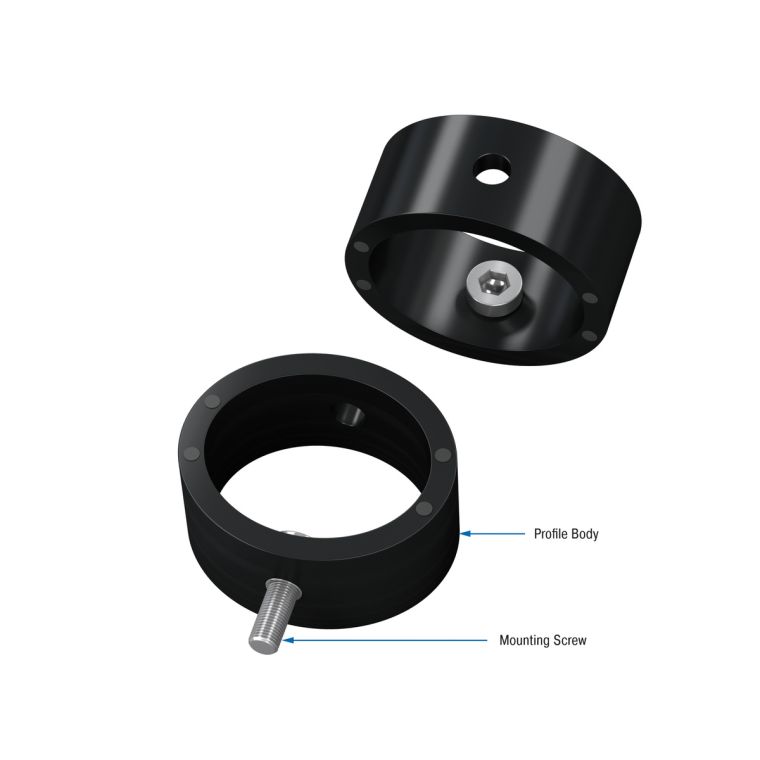

Більш тверда суміш матеріалів для більшого поглинання енергії: профільні амортизатори TR-H, що не потребують обслуговування та готові до встановлення, радіально напружені так само, як і базова модель TR. Маючи майже однакові розміри, вони також сповільнюються з дуже довгою та м’якою дією. Більш тверда суміш поліестерних еластомерів забезпечує значно високе поглинання енергії від 2,7 Нм до 427 Нм у цих моделях. Легко монтується завдяки спеціальному гвинту в комплекті.

Лінійка продуктів TR-H займає мало місця з розмірами від Ø 30 мм до Ø 102 мм. Він доповнює асортимент TUBUS між прогресивними моделями TR і майже лінійними моделями TS. Тому користувачам надається повний діапазон кривих уповільнення в сімействі ACE TUBUS.

Продукти TUBUS TR-H є відповідними демпферами кінцевих положень на лінійних осях, у інструментальних і інструментальних верстатах, у гідравлічному, пневматичному та транспортно-розвантажувальному обладнанні, а також в інших сферах застосування.

Акумуляція в довгому корпусі

Радіальне демпфування, подовжена версія
Енергоємність від 7,2 Нм/цикл до 10 780 Нм/цикл
Максимальний хід від 17 мм до 108 мм

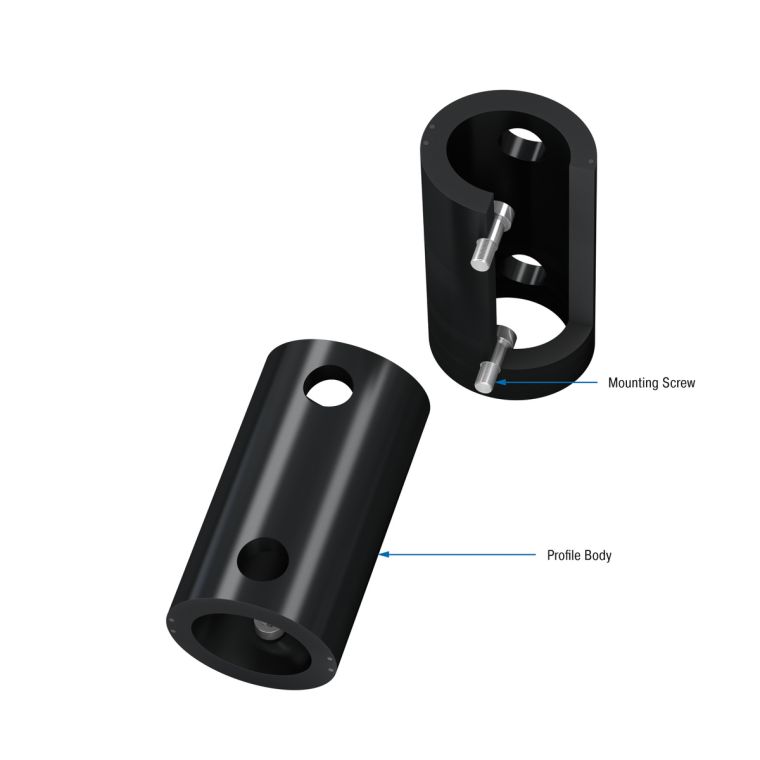

Спеціально для додатків із довгим і м’яким уповільненням: радіальні трубчасті амортизатори TR-L із серії ACE TUBUS — це готові до встановлення елементи, що не потребують технічного обслуговування, виготовлені зі співполіефірного еластомеру.

Їхнє радіальне навантаження пропонує дизайнерам дуже тривале та м’яке уповільнення з поступовим зменшенням енергії в кінці ходу. Серія TR-L була спеціально розроблена для максимального ходу з мінімальною висотою та діапазоном від 7,2 Нм до 10 780 Нм. Поглинаюча здатність залежить від довжини обраної заслінки. Ці моделі доступні в розмірах від Ø 29 мм до Ø 188 мм.

TUBUS TR-L використовується там, де необхідний захист від ударів або зіткнень уздовж прямої лінії, наприклад, на лопатах у шахтному обладнанні, вантажно-підйомних пристроях, докових системах у суднобудуванні або на багажних і транспортних стрічках.

Компактна акумуляція з міцного матеріалу

Радіальне демпфування, версія для важких умов
Енергоємність від 405 Нм/цикл до 11 840 Нм/цикл
Максимальний хід від 12 мм до 44 мм

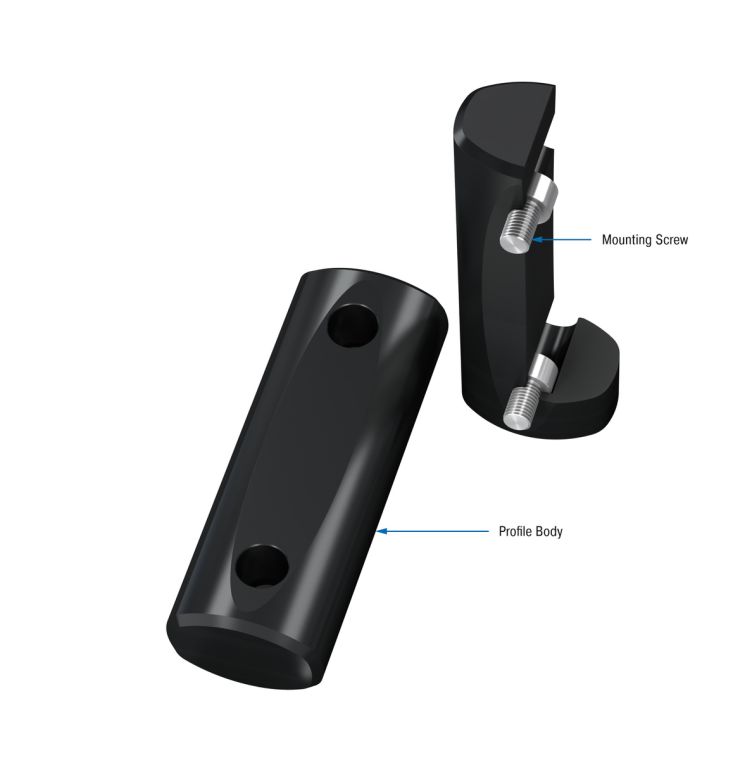

Захист від ударів і зіткнень: профільні амортизатори TR-HD навантажуються так само, як і базова модель TR, але пропонують вищу силу та поглинання енергії з меншою відстанню амортизації завдяки надійній конструкції. Різні характеристики демпфування можна отримати за допомогою двох різних рівнів твердості співполіефірного еластомеру. Злегка овальна (двовігнута) форма також забезпечує більш м’яке споживання сили.

Це сімейство продуктів поглинає багато енергії, незважаючи на малу висоту: діапазон від 405 Нм до 11 840 Нм поступово охоплюється ходами від 12 мм до 44 мм. За допомогою двох гвинтів, що входять в комплект поставки, клапан можна легко і швидко закріпити як горизонтально, так і вертикально. За потреби відстань свердління регулюється.

Ці демпфери використовуються в сільськогосподарській техніці та на лопатах або розривних з’єднаннях будівельних машин, а також на вантажно-підйомному або подібному обладнанні.
