Промислові амортизатори
Промислові амортизатори ACE працюють важко. Їх застосування означає, що рухомі навантаження рівномірно уповільнюються протягом повного ходу. Результат: найменша сила гальмування та найкоротший час гальмування. Серія MAGNUM від ACE розглядається як еталонний стандарт для середніх розмірів у технології амортизації.Інновації, такі як мембранні акумулятори, ущільнення, внутрішні напірні камери у формі трубки та багато іншого, вносять вирішальний внесок у продовження терміну служби. Це означає, що ефективний діапазон навантаження може бути значно розширений, що надає користувачам більший обсяг щодо розміру поглинача та використання вихідної потужності машини. ACE пропонує широкий асортимент відповідних аксесуарів для цієї та всіх інших серій поглиначів. Це виключає внутрішнє виробництво складальних деталей, що передбачає великі витрати та багато часу.
Високе енергопоглинання та міцна конструкція
Енергоємність із самокомпенсацією від 170 Нм/цикл до 5650 Нм/цикл
Хід від 23,1 мм до 150 мм
Новітня технологія демпфера: поєднання новітньої технології ущільнення, відпаленого направляючого підшипника та вбудованого позитивного упору робить ці самокомпенсуючі амортизатори з серії ACE'S MAGNUM такими успішними. Зрештою, користувачі виграють від більш тривалого терміну служби продуктів, навіть у найскладніших умовах. Суцільна зовнішня різьба та велика кількість аксесуарів роблять свій внесок в історію успіху MC33 до MC64.
Високе поглинання енергії в компактній конструкції та широкий діапазон демпфування дають величезні переваги на практиці. Поряд із загалом більш компактними конструкціями, ці невеликі, але дуже потужні поглиначі дозволяють повністю використовувати продуктивність машини.
Ці самокомпенсуючі промислові амортизатори використовуються у всіх сферах машинобудування – особливо в автоматизації та для порталів.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity Nm/h |
Effective weight min.kg |
Effective weight max.kg |
MC3325EUM-0 | MC33EUM | 170 | 75,000 | 3 | 11 |
MC3325EUM-1 | MC33EUM | 170 | 75,000 | 9 | 40 |
MC3325EUM-2 | MC33EUM | 170 | 75,000 | 30 | 120 |
MC3325EUM-3 | MC33EUM | 170 | 75,000 | 100 | 420 |
MC3325EUM-4 | MC33EUM | 170 | 75,000 | 350 | 1,420 |
MC3350EUM-0 | MC33EUM | 330 | 85,000 | 5 | 22 |
MC3350EUM-1 | MC33EUM | 330 | 85,000 | 18 | 70 |
MC3350EUM-2 | MC33EUM | 330 | 85,000 | 60 | 250 |
MC3350EUM-3 | MC33EUM | 330 | 85,000 | 210 | 840 |
MC3350EUM-4 | MC33EUM | 330 | 85,000 | 710 | 2,830 |
MC4525EUM-0 | MC45EUM | 370 | 107,000 | 7 | 27 |
MC4525EUM-1 | MC45EUM | 370 | 107,000 | 20 | 90 |
MC4525EUM-2 | MC45EUM | 370 | 107,000 | 80 | 310 |
MC4525EUM-3 | MC45EUM | 370 | 107,000 | 260 | 1,050 |
MC4525EUM-4 | MC45EUM | 370 | 107,000 | 890 | 3,540 |
MC4550EUM-0 | MC45EUM | 740 | 112,000 | 13 | 54 |
MC4550EUM-1 | MC45EUM | 740 | 112,000 | 45 | 180 |
MC4550EUM-2 | MC45EUM | 740 | 112,000 | 150 | 620 |
MC4550EUM-3 | MC45EUM | 740 | 112,000 | 520 | 2,090 |
MC4550EUM-4 | MC45EUM | 740 | 112,000 | 1,800 | 7,100 |
MC4575EUM-0 | MC45EUM | 1,130 | 146,000 | 20 | 80 |
MC4575EUM-1 | MC45EUM | 1,130 | 146,000 | 70 | 270 |
MC4575EUM-2 | MC45EUM | 1,130 | 146,000 | 230 | 930 |
MC4575EUM-3 | MC45EUM | 1,130 | 146,000 | 790 | 3,140 |
MC4575EUM-4 | MC45EUM | 1,130 | 146,000 | 2,650 | 10,600 |
MC6450EUM-0 | MC64EUM | 1,870 | 146,000 | 35 | 140 |
MC6450EUM-1 | MC64EUM | 1,870 | 146,000 | 140 | 540 |
MC6450EUM-2 | MC64EUM | 1,870 | 146,000 | 460 | 1,850 |
MC6450EUM-3 | MC64EUM | 1,870 | 146,000 | 1,600 | 6,300 |
MC6450EUM-4 | MC64EUM | 1,870 | 146,000 | 5,300 | 21,200 |
MC64100EUM-0 | MC64EUM | 3,730 | 192,000 | 70 | 280 |
MC64100EUM-1 | MC64EUM | 3,730 | 192,000 | 270 | 1,100 |
MC64100EUM-2 | MC64EUM | 3,730 | 192,000 | 930 | 3,700 |
MC64100EUM-3 | MC64EUM | 3,730 | 192,000 | 3,150 | 12,600 |
MC64100EUM-4 | MC64EUM | 3,730 | 192,000 | 10,600 | 42,500 |
MC64150EUM-0 | MC64EUM | 5,650 | 248,000 | 100 | 460 |
MC64150EUM-1 | MC64EUM | 5,650 | 248,000 | 410 | 1,640 |
MC64150EUM-2 | MC64EUM | 5,650 | 248,000 | 1,390 | 5,600 |
MC64150EUM-3 | MC64EUM | 5,650 | 248,000 | 4,700 | 18,800 |
MC64150EUM-4 | MC64EUM | 5,650 | 248,000 | 16,000 | 63,700 |

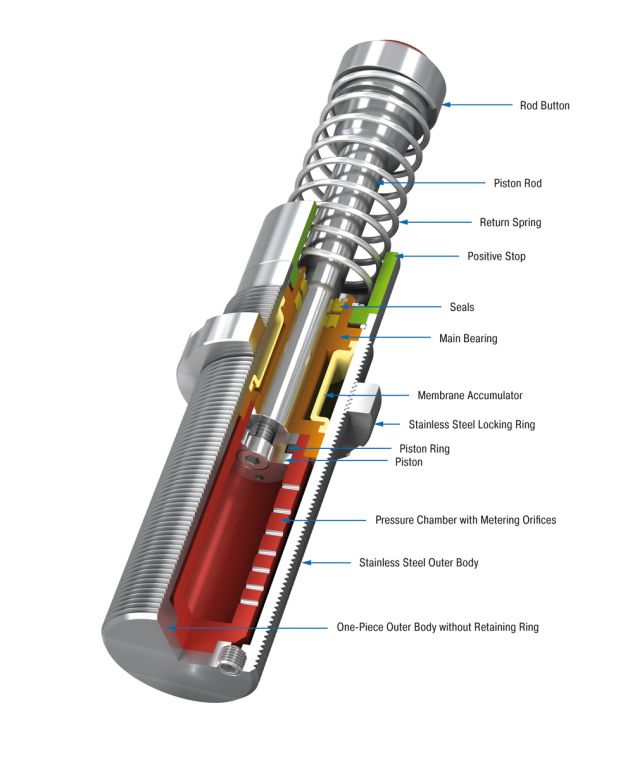

Оптимальний захист від корозії
Енергоємність з нержавіючої сталі з самокомпенсацією 170 Нм/цикл до 5650 Нм/цикл
Хід 23,1 мм до 150 мм
Новітня технологія демпфера з нержавіючої сталі: самокомпенсуючі промислові амортизатори від MC33 до MC64 з перевіреної та популярної серії MAGNUM також доступні з усіма зовнішніми компонентами, виготовленими з нержавіючої сталі, матеріал 1.4404 (крім штока). Вони заливаються на заводі спеціальним маслом, яке відповідає умовам дозволу (NSF-H1) для харчової промисловості.
Як і стандартне сімейство продуктів, моделі MAGNUM з нержавіючої сталі вирізняються надійною сучасною технологією ущільнення, високим поглинанням енергії в компактному дизайні, вбудованим позитивним упором і широким діапазоном демпфування. Оснащені поліуретановою головкою, вони доступні з розмірами різьби від M33x1,5 до M64x2 з амортизаційними ходами до 150 мм.
Ці самокомпенсуючі промислові амортизатори з нержавіючої сталі від ACE в основному використовуються в харчовій, медичній, електро- та морській промисловості, а також на багатьох інших ринках.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity Nm/h |
Effective weight min.kg |
Effective weight max.kg |
MC3325EUM-0-V4A | MC33EUM-V4A | 170 | 75,000 | 3 | 11 |
MC3325EUM-1-V4A | MC33EUM-V4A | 170 | 75,000 | 9 | 40 |
MC3325EUM-2-V4A | MC33EUM-V4A | 170 | 75,000 | 30 | 120 |
MC3325EUM-3-V4A | MC33EUM-V4A | 170 | 75,000 | 100 | 420 |
MC3325EUM-4-V4A | MC33EUM-V4A | 170 | 75,000 | 350 | 1,420 |
MC3350EUM-0-V4A | MC33EUM-V4A | 330 | 85,000 | 5 | 22 |
MC3350EUM-1-V4A | MC33EUM-V4A | 330 | 85,000 | 18 | 70 |
MC3350EUM-2-V4A | MC33EUM-V4A | 330 | 85,000 | 60 | 250 |
MC3350EUM-3-V4A | MC33EUM-V4A | 330 | 85,000 | 210 | 840 |
MC3350EUM-4-V4A | MC33EUM-V4A | 330 | 85,000 | 710 | 2,830 |
MC4525EUM-0-V4A | MC45EUM-V4A | 370 | 107,000 | 7 | 27 |
MC4525EUM-1-V4A | MC45EUM-V4A | 370 | 107,000 | 20 | 90 |
MC4525EUM-2-V4A | MC45EUM-V4A | 370 | 107,000 | 80 | 310 |
MC4525EUM-3-V4A | MC45EUM-V4A | 370 | 107,000 | 260 | 1,050 |
MC4525EUM-4-V4A | MC45EUM-V4A | 370 | 107,000 | 890 | 3,540 |
MC4550EUM-0-V4A | MC45EUM-V4A | 740 | 112,000 | 13 | 54 |
MC4550EUM-1-V4A | MC45EUM-V4A | 740 | 112,000 | 45 | 180 |
MC4550EUM-2-V4A | MC45EUM-V4A | 740 | 112,000 | 150 | 620 |
MC4550EUM-3-V4A | MC45EUM-V4A | 740 | 112,000 | 520 | 2,090 |
MC4550EUM-4-V4A | MC45EUM-V4A | 740 | 112,000 | 1,800 | 7,100 |
MC4575EUM-0-V4A | MC45EUM-V4A | 1,130 | 146,000 | 20 | 80 |
MC4575EUM-1-V4A | MC45EUM-V4A | 1,130 | 146,000 | 70 | 270 |
MC4575EUM-2-V4A | MC45EUM-V4A | 1,130 | 146,000 | 230 | 930 |
MC4575EUM-3-V4A | MC45EUM-V4A | 1,130 | 146,000 | 790 | 3,140 |
MC4575EUM-4-V4A | MC45EUM-V4A | 1,130 | 146,000 | 2,650 | 10,600 |
MC6450EUM-0-V4A | MC64EUM-V4A | 1,870 | 146,000 | 35 | 140 |
MC6450EUM-1-V4A | MC64EUM-V4A | 1,870 | 146,000 | 140 | 540 |
MC6450EUM-2-V4A | MC64EUM-V4A | 1,870 | 146,000 | 460 | 1,850 |
MC6450EUM-3-V4A | MC64EUM-V4A | 1,870 | 146,000 | 1,600 | 6,300 |
MC6450EUM-4-V4A | MC64EUM-V4A | 1,870 | 146,000 | 5,300 | 21,200 |
MC64100EUM-0-V4A | MC64EUM-V4A | 3,730 | 192,000 | 70 | 280 |
MC64100EUM-1-V4A | MC64EUM-V4A | 3,730 | 192,000 | 270 | 11,000 |
MC64100EUM-2-V4A | MC64EUM-V4A | 3,730 | 192,000 | 930 | 3,700 |
MC64100EUM-3-V4A | MC64EUM-V4A | 3,730 | 192,000 | 3,150 | 12,600 |
MC64100EUM-4-V4A | MC64EUM-V4A | 3,730 | 192,000 | 10,600 | 42,500 |
MC64150EUM-0-V4A | MC64EUM-V4A | 5,650 | 248,000 | 100 | 460 |
MC64150EUM-1-V4A | MC64EUM-V4A | 5,650 | 248,000 | 410 | 1,640 |
MC64150EUM-2-V4A | MC64EUM-V4A | 5,650 | 248,000 | 1,390 | 5,600 |
MC64150EUM-3-V4A | MC64EUM-V4A | 5,650 | 248,000 | 4,700 | 18,800 |
MC64150EUM-4-V4A | MC64EUM-V4A | 5,650 | 248,000 | 16,000 | 63,700 |

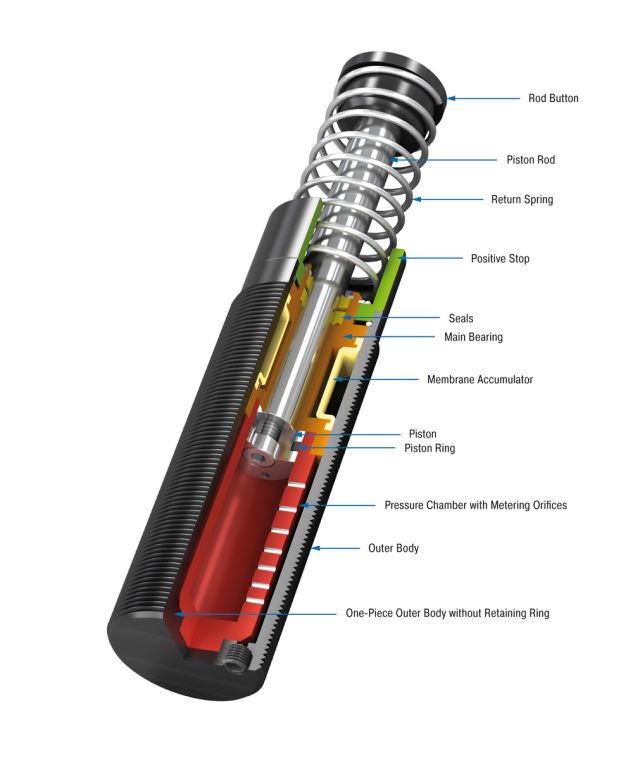

Стійкий до екстремальних температур з високою частотою циклів
Самокомпенсація, використання при 0 °C до 150 °C
Енергоємність 170 Нм/цикл до 3730 Нм/цикл
Хід 23,1 мм до 99,4 мм
Подальші можливості використання: як і всі типи MAGNUM із сімейства продуктів MC33 до MC64, HT (високотемпературні) промислові амортизатори також виготовляються з цілісної частини. Вони характеризуються використанням спеціальних ущільнень і рідин. Це означає, що ці версії можна використовувати навіть при екстремальних температурах від 0 °C до 150 °C, щоб безпечно та надійно зволожити маси та забрати 100 % кінетичної енергії.
Немає жодних причин, чому ці готові до монтажу елементи машини не слід використовувати навіть за найнесприятливіших умов. Додатковими перевагами є їх надійна інноваційна технологія ущільнення, високе поглинання енергії в компактній конструкції, фіксований позитивний упор і широкий діапазон демпфування.
Розроблені для використання в екстремальних діапазонах температур, ці самокомпенсуючі промислові амортизатори придатні майже будь-де на підприємствах і в машинобудуванні.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity at 20 °CNm/h |
Energy capacity at 100 °CNm/h |
Effective weight min.kg |
MC3325EUM-0-HT | MC33EUM-HT | 170 | 215,000 | 82,000 | 3 |
MC3325EUM-1-HT | MC33EUM-HT | 170 | 215,000 | 82,000 | 9 |
MC3325EUM-2-HT | MC33EUM-HT | 170 | 215,000 | 82,000 | 30 |
MC3325EUM-3-HT | MC33EUM-HT | 170 | 215,000 | 82,000 | 100 |
MC3325EUM-4-HT | MC33EUM-HT | 170 | 215,000 | 82,000 | 350 |
MC3350EUM-0-HT | MC33EUM-HT | 330 | 244,000 | 93,000 | 5 |
MC3350EUM-1-HT | MC33EUM-HT | 330 | 244,000 | 93,000 | 18 |
MC3350EUM-2-HT | MC33EUM-HT | 330 | 244,000 | 93,000 | 60 |
MC3350EUM-3-HT | MC33EUM-HT | 330 | 244,000 | 93,000 | 240 |
MC3350EUM-4-HT | MC33EUM-HT | 330 | 244,000 | 93,000 | 710 |
MC4525EUM-0-HT | MC45EUM-HT | 370 | 307,000 | 117,000 | 7 |
MC4525EUM-1-HT | MC45EUM-HT | 370 | 307,000 | 117,000 | 20 |
MC4525EUM-2-HT | MC45EUM-HT | 370 | 307,000 | 117,000 | 80 |
MC4525EUM-3-HT | MC45EUM-HT | 370 | 307,000 | 117,000 | 260 |
MC4525EUM-4-HT | MC45EUM-HT | 370 | 307,000 | 117,000 | 890 |
MC4550EUM-0-HT | MC45EUM-HT | 740 | 321,000 | 122,000 | 13 |
MC4550EUM-1-HT | MC45EUM-HT | 740 | 321,000 | 122,000 | 45 |
MC4550EUM-2-HT | MC45EUM-HT | 740 | 321,000 | 122,000 | 150 |
MC4550EUM-3-HT | MC45EUM-HT | 740 | 321,000 | 122,000 | 520 |
MC4550EUM-4-HT | MC45EUM-HT | 740 | 321,000 | 122,000 | 1,800 |
MC6450EUM-0-HT | MC64EUM-HT | 1,870 | 419,000 | 159,000 | 35 |
MC6450EUM-1-HT | MC64EUM-HT | 1,870 | 419,000 | 159,000 | 140 |
MC6450EUM-2-HT | MC64EUM-HT | 1,870 | 419,000 | 159,000 | 460 |
MC6450EUM-3-HT | MC64EUM-HT | 1,870 | 419,000 | 159,000 | 1,600 |
MC6450EUM-4-HT | MC64EUM-HT | 1,870 | 419,000 | 159,000 | 5,300 |
MC64100EUM-0-HT | MC64EUM-HT | 3,730 | 550,000 | 200,000 | 70 |
MC64100EUM-1-HT | MC64EUM-HT | 3,730 | 550,000 | 200,000 | 270 |
MC64100EUM-2-HT | MC64EUM-HT | 3,730 | 550,000 | 200,000 | 930 |
MC64100EUM-3-HT | MC64EUM-HT | 3,730 | 550,000 | 200,000 | 3,150 |
Екстремально низькі температури
Самокомпенсація, використання від -50 °C до +66 °C
Енергоємність 170 Нм/цикл до 5650 Нм/цикл
Хід 23,1 мм до 150 мм
Подальші можливості використання: як і всі типи MAGNUM із сімейства продуктів MC33 до MC64, промислові амортизатори LT (низькотемпературні) також виготовляються з цілісного шматка. Вони характеризуються використанням спеціальних ущільнень і рідин. Це означає, що ці версії можна використовувати навіть при екстремальних температурах від -50 °C до +66 °C, щоб безпечно та надійно зволожити маси та забрати 100 % кінетичної енергії.
Немає жодних причин, чому ці готові до монтажу елементи машини не слід використовувати навіть за найнесприятливіших умов. Додатковими перевагами є їх надійна інноваційна технологія ущільнення, високе поглинання енергії в компактній конструкції, фіксований позитивний упор і широкий діапазон демпфування.
Розроблені для використання в екстремальних діапазонах температур, ці самокомпенсуючі промислові амортизатори придатні майже будь-де на підприємствах і в машинобудуванні.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity Nm/h |
Effective weight min.kg |
Effective weight max.kg |
MC3325EUM-0-LT | MC33EUM-LT | 170 | 75,000 | 3 | 11 |
MC3325EUM-1-LT | MC33EUM-LT | 170 | 75,000 | 9 | 40 |
MC3325EUM-2-LT | MC33EUM-LT | 170 | 75,000 | 30 | 120 |
MC3325EUM-3-LT | MC33EUM-LT | 170 | 75,000 | 100 | 420 |
MC3325EUM-4-LT | MC33EUM-LT | 170 | 75,000 | 350 | 1,420 |
MC3350EUM-0-LT | MC33EUM-LT | 330 | 85,000 | 5 | 22 |
MC3350EUM-1-LT | MC33EUM-LT | 330 | 85,000 | 18 | 70 |
MC3350EUM-2-LT | MC33EUM-LT | 330 | 85,000 | 60 | 250 |
MC3350EUM-3-LT | MC33EUM-LT | 330 | 85,000 | 240 | 840 |
MC3350EUM-4-LT | MC33EUM-LT | 330 | 85,000 | 710 | 2,830 |
MC4525EUM-0-LT | MC45EUM-LT | 370 | 107,000 | 7 | 27 |
MC4525EUM-1-LT | MC45EUM-LT | 370 | 107,000 | 20 | 90 |
MC4525EUM-2-LT | MC45EUM-LT | 370 | 107,000 | 80 | 310 |
MC4525EUM-3-LT | MC45EUM-LT | 370 | 107,000 | 260 | 1,050 |
MC4525EUM-4-LT | MC45EUM-LT | 370 | 107,000 | 890 | 3,540 |
MC4550EUM-0-LT | MC45EUM-LT | 740 | 112,000 | 13 | 54 |
MC4550EUM-1-LT | MC45EUM-LT | 740 | 112,000 | 45 | 180 |
MC4550EUM-2-LT | MC45EUM-LT | 740 | 112,000 | 150 | 620 |
MC4550EUM-3-LT | MC45EUM-LT | 740 | 112,000 | 520 | 2,090 |
MC4550EUM-4-LT | MC45EUM-LT | 740 | 112,000 | 1,800 | 7,100 |
MC4575EUM-0-LT | MC45EUM-LT | 1,130 | 146,000 | 20 | 80 |
MC4575EUM-1-LT | MC45EUM-LT | 1,130 | 146,000 | 70 | 270 |
MC4575EUM-2-LT | MC45EUM-LT | 1,130 | 146,000 | 230 | 930 |
MC4575EUM-3-LT | MC45EUM-LT | 1,130 | 146,000 | 790 | 3,140 |
MC4575EUM-4-LT | MC45EUM-LT | 1,130 | 146,000 | 2,650 | 10,600 |
MC6450EUM-0-LT | MC64EUM-LT | 1,870 | 146,000 | 35 | 140 |
MC6450EUM-1-LT | MC64EUM-LT | 1,870 | 146,000 | 140 | 540 |
MC6450EUM-2-LT | MC64EUM-LT | 1,870 | 146,000 | 460 | 1,850 |
MC6450EUM-3-LT | MC64EUM-LT | 1,870 | 146,000 | 1,600 | 6,300 |
MC6450EUM-4-LT | MC64EUM-LT | 1,870 | 146,000 | 5,300 | 21,200 |
MC64100EUM-0-LT | MC64EUM-LT | 3,730 | 192,000 | 70 | 280 |
MC64100EUM-1-LT | MC64EUM-LT | 3,730 | 192,000 | 270 | 1,100 |
MC64100EUM-2-LT | MC64EUM-LT | 3,730 | 192,000 | 930 | 3,700 |
MC64100EUM-3-LT | MC64EUM-LT | 3,730 | 192,000 | 3,150 | 12,600 |
MC64100EUM-4-LT | MC64EUM-LT | 3,730 | 192,000 | 10,600 | 42,500 |
MC64150EUM-0-LT | MC64EUM-LT | 5,650 | 248,000 | 100 | 460 |
MC64150EUM-1-LT | MC64EUM-LT | 5,650 | 248,000 | 410 | 1,640 |
MC64150EUM-2-LT | MC64EUM-LT | 5,650 | 248,000 | 1,390 | 5,600 |
MC64150EUM-3-LT | MC64EUM-LT | 5,650 | 248,000 | 4,700 | 18,800 |
MC64150EUM-4-LT | MC64EUM-LT | 5,650 | 248,000 | 16,000 | 63,700 |

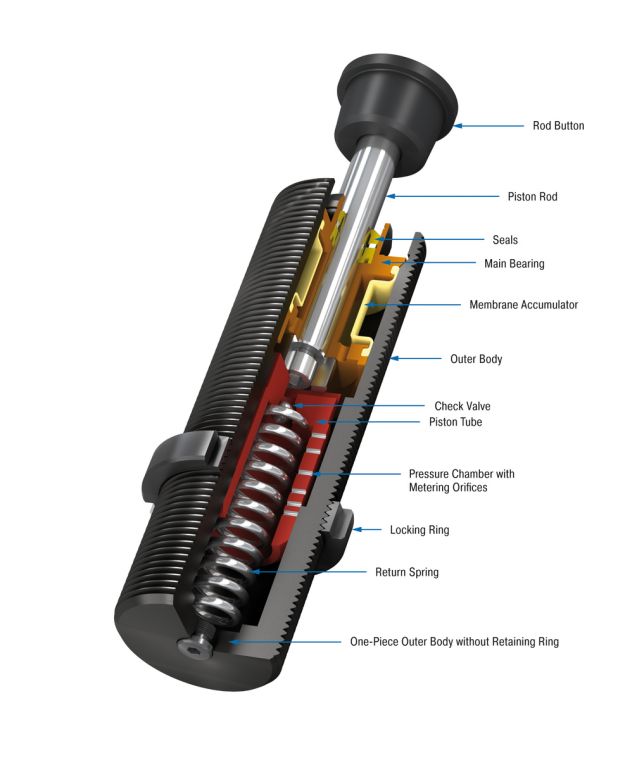

Конструкція поршневої трубки для максимального поглинання енергії
Самокомпенсаційна технологія поршневої трубки
Енергоємність від 155 Нм/цикл до 680 Нм/цикл
Хід від 23,1 мм до 48,6 мм
Справжня ефективність: поєднання перевіреної технології ущільнення з лінійки MAGNUM, включаючи мембранний акумулятор, із добре відомою технологією поршневої трубки з сімейства SC² робить моделі абсорберів SC33–45 такими міцними та довговічними. Збільшення об'єму масла забезпечує максимальні ефективні ваги. Коротка довжина ходу від 25 мм до 50 мм призводить до скорочення часу гальмування в поєднанні з високим поглинанням енергії.
Ці амортизатори безпечно та надійно уповільнюють обертальні рухи без небажаних ефектів віддачі. Можлива збірка поблизу точки повороту. Покоління поршневих трубок ACE дозволяє з легкістю керувати низькою швидкістю удару.
На ці самокомпенсуючі промислові амортизатори можна покластися в машинобудуванні. Вони використовуються в шарнірних блоках, поворотних столах, манипуляторах роботів або інтегровані в інші будівельні конструкції.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity Nm/h |
Effective weight min.kg |
Effective weight max.kg |
SC3325EUM-5 | SC33EUM | 155 | 75,000 | 1,360 | 2,721 |
SC3325EUM-6 | SC33EUM | 155 | 75,000 | 2,500 | 5,443 |
SC3325EUM-7 | SC33EUM | 155 | 75,000 | 4,989 | 8,935 |
SC3325EUM-8 | SC33EUM | 155 | 75,000 | 8,618 | 13,607 |
SC3350EUM-5 | SC33EUM | 310 | 85,000 | 2,721 | 4,990 |
SC3350EUM-6 | SC33EUM | 310 | 85,000 | 4,536 | 9,980 |
SC4525EUM-5 | SC45EUM | 340 | 107,000 | 3,400 | 6,800 |
SC4525EUM-6 | SC45EUM | 340 | 107,000 | 6,350 | 13,600 |
SC4525EUM-7 | SC45EUM | 340 | 107,000 | 12,700 | 22,679 |
SC4525EUM-8 | SC45EUM | 340 | 107,000 | 20,411 | 39,000 |
SC4550EUM-5 | SC45EUM | 680 | 112,000 | 6,800 | 12,246 |
SC4550EUM-6 | SC45EUM | 680 | 112,000 | 11,790 | 26,988 |
SC4550EUM-7 | SC45EUM | 680 | 112,000 | 25,854 | 44,225 |
Високе поглинання енергії та прогресивне регулювання
Регульована енергоємність 170 Нм/цикл до 6780 Нм/цикл
Хід 23,1 мм до 150 мм

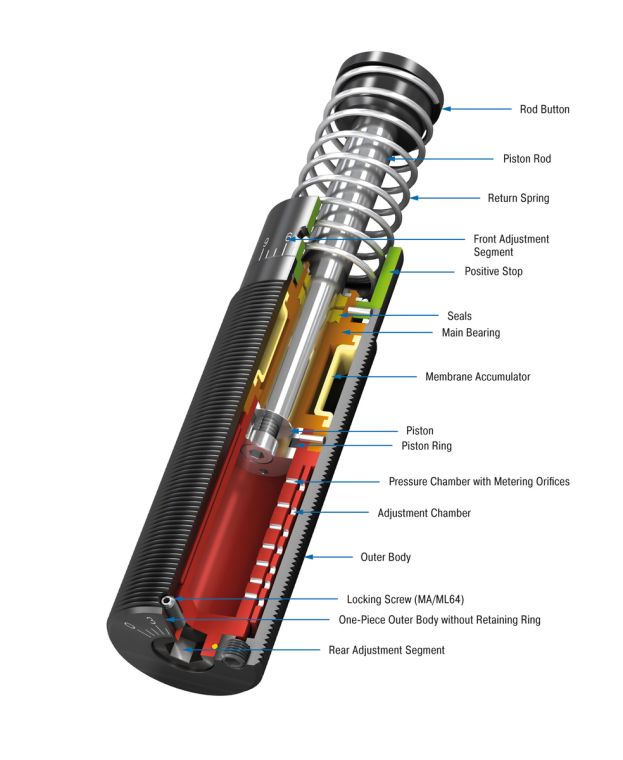

Регульовані та унікальні: ці промислові амортизатори від ACE, які можна точно регулювати як спереду, так і ззаду, також сприяють успіху лінійки MAGNUM. Оснащені чудовою технологією ущільнення, відпаленим напрямним підшипником і вбудованим позитивним упором, вони міцні та довговічні.
Ці амортизатори поглинають на 50 % більше енергії, ніж їхні попередники, але сконструйовані ще компактніше. Більший діапазон ефективних навантажень також відкриває різні варіанти дизайну та монтажу. Це робить серію ML особливо придатною для ефективних навантажень від 300 кг до 500 000 кг. Там, де робота виконується зі зміною даних додатків і всюди, де потрібна гнучкість, вони є найкращим вибором.
Ці регульовані промислові амортизатори використовуються у всіх сферах машинобудування - наприклад, в автоматизації, вбудовані в лінійні каретки або поворотні вузли, а також для порталів.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity Nm/h |
Effective weight min.kg |
Effective weight max.kg |
MA3325EUM | MA/ML33EUM | 170 | 75,000 | 9 | 1,700 |
ML3325EUM | MA/ML33EUM | 170 | 75,000 | 300 | 50,000 |
MA3350EUM | MA/ML33EUM | 340 | 85,000 | 13 | 2,500 |
ML3350EUM | MA/ML33EUM | 340 | 85,000 | 500 | 80,000 |
MA4525EUM | MA/ML45EUM | 425 | 107,000 | 40 | 10,000 |
ML4525EUM | MA/ML45EUM | 425 | 107,000 | 3,000 | 110,000 |
MA4550EUM | MA/ML45EUM | 850 | 112,000 | 70 | 14,500 |
ML4550EUM | MA/ML45EUM | 850 | 112,000 | 5,000 | 180,000 |
MA4575EUM | MA/ML45EUM | 1,300 | 146,000 | 70 | 15,000 |
ML6425EUM | MA/ML64EUM | 1,135 | 124,000 | 7,000 | 300,000 |
MA6450EUM | MA/ML64EUM | 2,275 | 146,000 | 220 | 50,000 |
ML6450EUM | MA/ML64EUM | 2,275 | 146,000 | 11,000 | 500,000 |
MA64100EUM | MA/ML64EUM | 4,520 | 192,000 | 270 | 52,000 |
MA64150EUM | MA/ML64EUM | 6,780 | 248,000 | 330 | 80,000 |
