Промислові газові пружини - тягового типу
Якщо пружини газового типу, що штовхає ACE не можуть бути використані через брак місця, промислові пружини газового типу ACE знадобляться. Компактні помічники з діаметром корпусу від 15 до 40 мм ефективні в напрямку тяги і працюють протилежно принципом газових пружин.
Це означає, що тиск газу в циліндрі втягує шток поршня і, наприклад, при закритті заслінки підтримує ручне зусилля за допомогою натискних пружин. Газові пружини ACE також є автономними, що не потребують обслуговування елементами машин і оснащені стандартним клапаном для індивідуального регулювання тиску газу, при цьому вони охоплюють зусилля від 30 до 5000 Н. Будь-яке положення установки, великі аксесуари, що відповідають стандарту DIN, і різні моделі можливість універсального використання.
Дуже низька швидкість прогресування
Сила тяги від 40 Н до 5000 Н
Хід від 20 мм до 650 мм
Рішення нестачі місця: якщо стандартні газові пружини натискного типу не можна використовувати через брак місця, на допомогу прийдуть промислові газові пружини висувного типу ACES. Вони працюють протилежно стандартним натискним газовим пружинам. При розвантаженні циліндра шток поршня втягується. Тиск газу в циліндрі втягує поршневий шток.

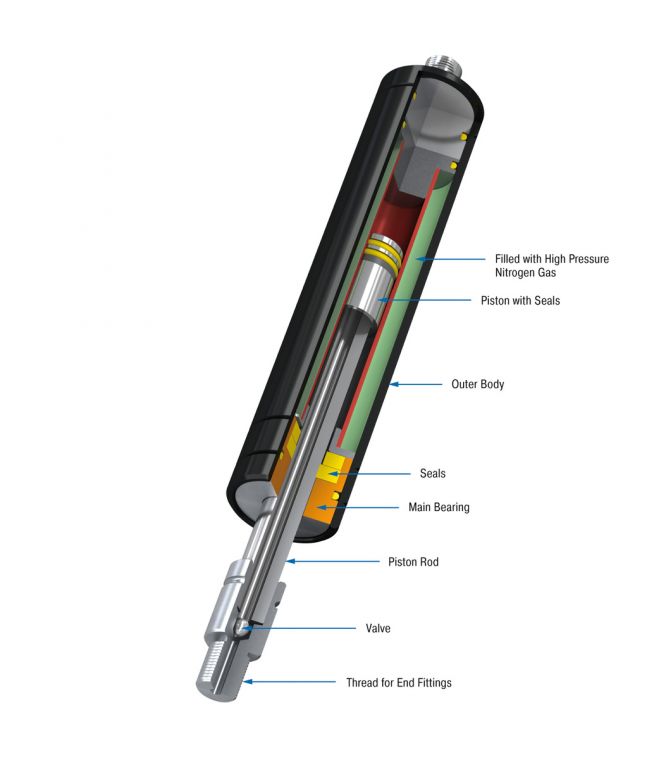

Газові пружини тягового типу ACE забезпечують максимальний термін служби завдяки міцному хромованому поршневому штоку та вбудованому підшипнику ковзання. Продукти, що не потребують технічного обслуговування та готові до встановлення, доступні з діаметром корпусу від 15 мм до 40 мм, а також зусиллями від 40 Н до 5000 Н і доступні зі складу з клапаном і великим вибором аксесуарів. Згодом силу тяги можна регулювати за допомогою клапана.
Газові тягові пружини від ACE використовуються в промисловості, особливо в машинобудуванні та медичній техніці, а також в електронній та меблевій промисловості.
TYPES | Stroke mm | L retracted mm | Traction force max.N |
GZ-15-20 | 20 | 87 | 150 |
GZ-15-40 | 40 | 107 | 150 |
GZ-15-50 | 50 | 117 | 150 |
GZ-15-60 | 60 | 127 | 150 |
GZ-15-80 | 80 | 147 | 150 |
GZ-15-100 | 100 | 167 | 150 |
GZ-15-120 | 120 | 187 | 150 |
GZ-15-150 | 150 | 217 | 150 |
GZ-19-30 | 30 | 112 | 350 |
GZ-19-50 | 50 | 132 | 350 |
GZ-19-100 | 100 | 182 | 350 |
GZ-19-150 | 150 | 232 | 350 |
GZ-19-200 | 200 | 282 | 350 |
GZ-19-250 | 250 | 332 | 350 |
GZ-28-30 | 30 | 130 | 1,2 |
GZ-28-50 | 50 | 150 | 1,2 |
GZ-28-100 | 100 | 200 | 1,2 |
GZ-28-150 | 150 | 250 | 1,2 |
GZ-28-200 | 200 | 300 | 1,2 |
GZ-28-250 | 250 | 350 | 1,2 |
GZ-28-300 | 300 | 400 | 1,2 |
GZ-28-350 | 350 | 450 | 1,2 |
GZ-28-400 | 400 | 500 | 1,2 |
GZ-28-450 | 450 | 550 | 1,2 |
GZ-28-500 | 500 | 600 | 1,2 |
GZ-28-550 | 550 | 650 | 1,2 |
GZ-28-600 | 600 | 700 | 1,2 |
GZ-28-650 | 650 | 750 | 1,2 |
GZ-40-100 | 100 | 250 | 5 |
GZ-40-150 | 150 | 325 | 5 |
GZ-40-200 | 200 | 400 | 5 |
GZ-40-250 | 250 | 475 | 5 |
GZ-40-300 | 300 | 550 | 5 |
GZ-40-400 | 400 | 700 | 5 |
GZ-40-500 | 500 | 850 | 5 |
GZ-40-600 | 600 | 1 | 5 |
Дуже низький рівень прогресування з дозволом FDA
Технологія клапанів, нержавіюча сталь
Сила тяги від 40 Н до 5000 Н
Хід від 20 мм до 600 мм

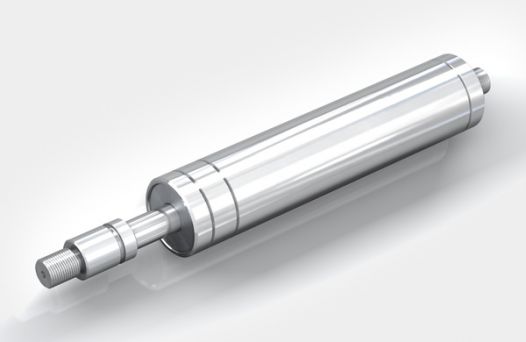

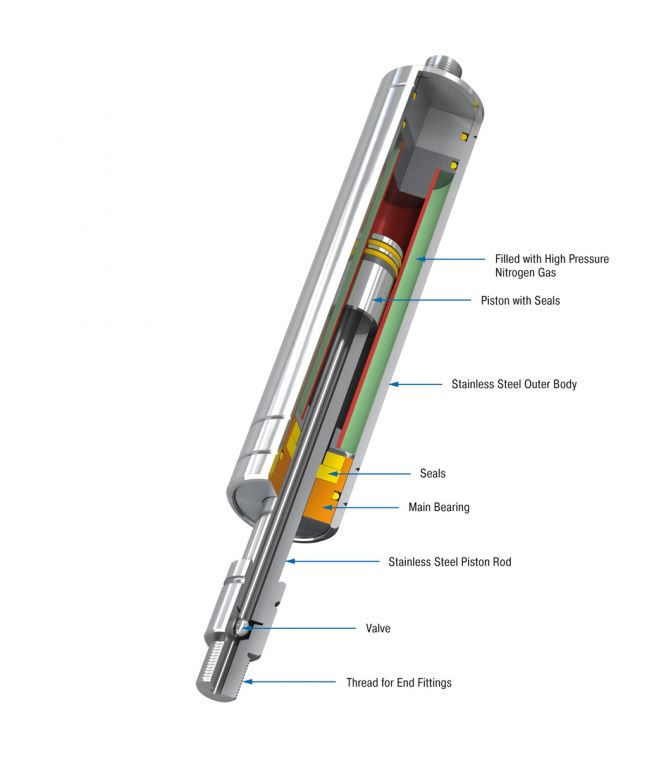

Блискуча продуктивність, коли речі стають тісними: для спеціального використання, наприклад, у важких умовах або в невеликих приміщеннях, широкий спектр промислових тягових газових пружин ACE з нержавіючої сталі з діаметром корпусу від 15 мм до 40 мм доповнює комплексну програму ACE для промислових тяг. типу газових пружин з клапанами.
Ця високоякісна конструкція не ржавіє та більш стійка до впливу навколишнього середовища порівняно зі стандартними газовими пружинами. Ці газові пружини з нержавіючої сталі також привабливі зовні, дуже довговічні та доступні, за запитом, з різними довжинами ходу, а також можливі з різними тяговими зусиллями в поєднанні з відповідними аксесуарами з нержавіючої сталі.
Промислові натискні пружини ACE, виготовлені з нержавіючої сталі, використовуються в таких галузях, як хімічна та харчова промисловість, в автомобілях, заводах і суднобудуванні, а також у медичних, військових, екологічних і водопровідних технологіях.
TYPES | BASIC TYPES | Stroke mm | L retracted mm | Traction force max.N |
GZ-15-20-V4A | GZ-15-V4A | 20 | 87 | 150 |
GZ-15-40-V4A | GZ-15-V4A | 40 | 107 | 150 |
GZ-15-50-V4A | GZ-15-V4A | 50 | 117 | 150 |
GZ-15-60-V4A | GZ-15-V4A | 60 | 127 | 150 |
GZ-15-80-V4A | GZ-15-V4A | 80 | 147 | 150 |
GZ-15-100-V4A | GZ-15-V4A | 100 | 167 | 150 |
GZ-15-120-V4A | GZ-15-V4A | 120 | 187 | 150 |
GZ-15-150-V4A | GZ-15-V4A | 150 | 217 | 150 |
GZ-19-30-V4A | GZ-19-V4A | 30 | 130 | 350 |
GZ-19-50-V4A | GZ-19-V4A | 50 | 150 | 350 |
GZ-19-100-V4A | GZ-19-V4A | 100 | 200 | 350 |
GZ-19-150-V4A | GZ-19-V4A | 150 | 250 | 350 |
GZ-19-200-V4A | GZ-19-V4A | 200 | 300 | 350 |
GZ-19-250-V4A | GZ-19-V4A | 250 | 350 | 350 |
GZ-28-50-V4A | GZ-28-V4A | 50 | 165 | 1,2 |
GZ-28-100-V4A | GZ-28-V4A | 100 | 215 | 1,2 |
GZ-28-150-V4A | GZ-28-V4A | 150 | 265 | 1,2 |
GZ-28-200-V4A | GZ-28-V4A | 200 | 315 | 1,2 |
GZ-28-250-V4A | GZ-28-V4A | 250 | 365 | 1,2 |
GZ-28-300-V4A | GZ-28-V4A | 300 | 415 | 1,2 |
GZ-28-350-V4A | GZ-28-V4A | 350 | 465 | 1,2 |
GZ-28-400-V4A | GZ-28-V4A | 400 | 515 | 1,2 |
GZ-28-450-V4A | GZ-28-V4A | 450 | 565 | 1,2 |
GZ-28-500-V4A | GZ-28-V4A | 500 | 615 | 1,2 |
GZ-28-550-V4A | GZ-28-V4A | 550 | 665 | 1,2 |
GZ-28-600-V4A | GZ-28-V4A | 600 | 715 | 1,2 |
GZ-40-100-V4A | GZ-40-V4A | 100 | 250 | 5 |
GZ-40-150-V4A | GZ-40-V4A | 150 | 325 | 5 |
GZ-40-200-V4A | GZ-40-V4A | 200 | 400 | 5 |
GZ-40-250-V4A | GZ-40-V4A | 250 | 475 | 5 |
GZ-40-300-V4A | GZ-40-V4A | 300 | 550 | 5 |
GZ-40-400-V4A | GZ-40-V4A | 400 | 700 | 5 |
GZ-40-500-V4A | GZ-40-V4A | 500 | 850 | 5 |
GZ-40-600-V4A | GZ-40-V4A | 600 | 1 | 5 |
GZ-19-30-VA | GZ-19-VA | 30 | 130 | 350 |
GZ-19-50-VA | GZ-19-VA | 50 | 150 | 350 |
GZ-19-100-VA | GZ-19-VA | 100 | 200 | 350 |
GZ-19-150-VA | GZ-19-VA | 150 | 250 | 350 |
GZ-19-200-VA | GZ-19-VA | 200 | 300 | 350 |
GZ-19-250-VA | GZ-19-VA | 250 | 350 | 350 |
GZ-28-50-VA | GZ-28-VA | 50 | 165 | 1,2 |
GZ-28-100-VA | GZ-28-VA | 100 | 215 | 1,2 |
GZ-28-150-VA | GZ-28-VA | 150 | 265 | 1,2 |
GZ-28-200-VA | GZ-28-VA | 200 | 315 | 1,2 |
GZ-28-250-VA | GZ-28-VA | 250 | 365 | 1,2 |
GZ-28-300-VA | GZ-28-VA | 300 | 415 | 1,2 |
GZ-28-350-VA | GZ-28-VA | 350 | 465 | 1,2 |
GZ-28-400-VA | GZ-28-VA | 400 | 515 | 1,2 |
GZ-28-450-VA | GZ-28-VA | 450 | 565 | 1,2 |
GZ-28-500-VA | GZ-28-VA | 500 | 615 | 1,2 |
GZ-28-550-VA | GZ-28-VA | 550 | 665 | 1,2 |
GZ-28-600-VA | GZ-28-VA | 600 | 715 | 1,2 |
GZ-40-100-VA | GZ-40-VA | 100 | 250 | 5 |
GZ-40-150-VA | GZ-40-VA | 150 | 325 | 5 |
GZ-40-200-VA | GZ-40-VA | 200 | 400 | 5 |
GZ-40-250-VA | GZ-40-VA | 250 | 475 | 5 |
GZ-40-300-VA | GZ-40-VA | 300 | 550 | 5 |
GZ-40-400-VA | GZ-40-VA | 400 | 700 | 5 |
GZ-40-500-VA | GZ-40-VA | 500 | 850 | 5 |
GZ-40-600-VA | GZ-40-VA | 600 | 1 | 5 |
