Важкі промислові амортизатори
Важкі промислові амортизатори від ACE завершують вершину пропозицій компанії в технології демпфування. Дизайнери також можуть вибрати між самокомпенсуючими та регульованими елементами машин у цій категорії від ACE. Який би дизайн не був обраний, цей тип амортизатора повертає свою міцність та готовність до експлуатації, де важливі завантаження повинні бути надійно зосереджені на місці в точному місці. Моделі CA4 можуть поглинати до 126 500 Нм енергії. Серії важливих самокомпенсуючих типів СА односторонній додаток для використання в якості аварійної централізації, як регульовані типи з позначеннями від А1? до A3. Для цього можна збільшити збільшення діапазону ефективних завантажень.
Гальмування великих навантажень
Енергоємність із самокомпенсацією від 3600 Нм/цикл до 126 500 Нм/цикл
Хід від 50 мм до 406 мм

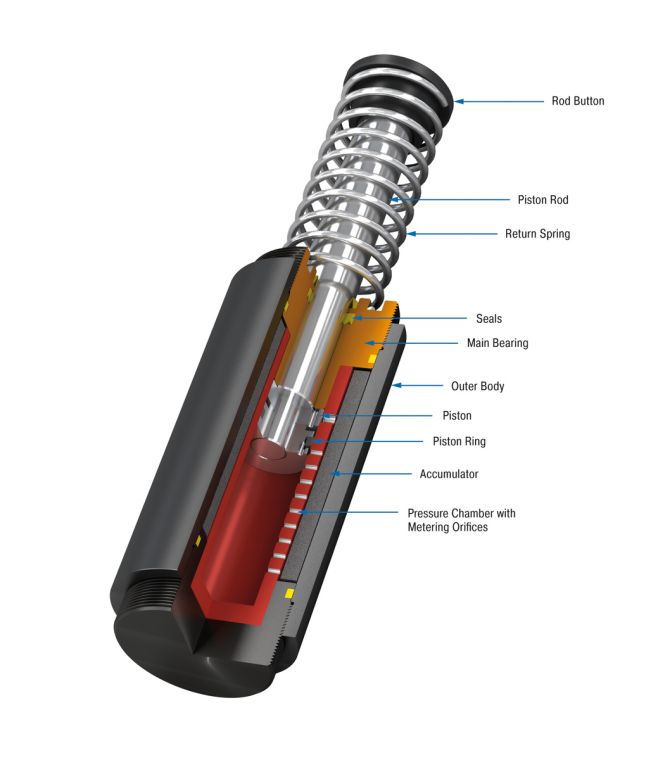

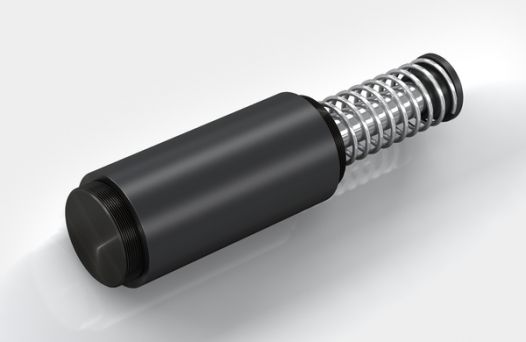

Потужність: маса цих великих поглиначів становить від 12,8 кг до 146 кг. Вони доповнюють асортимент самокомпенсуючих амортизаторів ACE. Усі моделі з цієї сімейства продуктів розроблені для застосувань, де важливі міцність і велике енергопоглинання.
Абсорбери розроблені спеціально для кожного застосування клієнта за допомогою програми розрахунку ACE. Таким чином, уникає ризику аварій і неправильних налаштувань. Моделі CA можуть поглинати до 126 500 Нм енергії і можуть використовуватися в зоні ефективного навантаження від 700 кг до 326 000 кг. Поєднання надзвичайної міцності, поглинання високих рівнів енергії та великого діапазону демпфування робить їх безцінними.
Ці потужні самокомпенсуючі промислові амортизатори в основному використовуються у важкому машинобудуванні, наприклад, на підйомних мостах і сталевих конструкціях або для амортизації шлюзових систем.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity Nm/h |
Effective weight min.kg |
Effective weight max.kg |
CA2X2EU-1 | CA2EU | 3,600 | 1,100,000 | 700 | 2,200 |
CA2X2EU-2 | CA2EU | 3,600 | 1,100,000 | 1,800 | 5,400 |
CA2X2EU-3 | CA2EU | 3,600 | 1,100,000 | 4,500 | 13,000 |
CA2X2EU-4 | CA2EU | 3,600 | 1,100,000 | 11,300 | 34,000 |
CA2X4EU-1 | CA2EU | 7,200 | 1,350,000 | 1,400 | 4,400 |
CA2X4EU-2 | CA2EU | 7,200 | 1,350,000 | 3,600 | 11,000 |
CA2X4EU-3 | CA2EU | 7,200 | 1,350,000 | 9,100 | 27,200 |
CA2X4EU-4 | CA2EU | 7,200 | 1,350,000 | 22,600 | 68,000 |
CA2X6EU-1 | CA2EU | 10,800 | 1,600,000 | 2,200 | 6,500 |
CA2X6EU-2 | CA2EU | 10,800 | 1,600,000 | 5,400 | 16,300 |
CA2X6EU-3 | CA2EU | 10,800 | 1,600,000 | 13,600 | 40,800 |
CA2X6EU-4 | CA2EU | 10,800 | 1,600,000 | 34,000 | 102,000 |
CA2X8EU-1 | CA2EU | 14,500 | 1,900,000 | 2,900 | 8,700 |
CA2X8EU-2 | CA2EU | 14,500 | 1,900,000 | 7,200 | 21,700 |
CA2X8EU-3 | CA2EU | 14,500 | 1,900,000 | 18,100 | 54,400 |
CA2X8EU-4 | CA2EU | 14,500 | 1,900,000 | 45,300 | 136,000 |
CA2X10EU-1 | CA2EU | 18,000 | 2,200,000 | 3,600 | 11,000 |
CA2X10EU-2 | CA2EU | 18,000 | 2,200,000 | 9,100 | 27,200 |
CA2X10EU-3 | CA2EU | 18,000 | 2,200,000 | 22,600 | 68,000 |
CA2X10EU-4 | CA2EU | 18,000 | 2,200,000 | 56,600 | 170,000 |
CA3X5EU-1 | CA3EU | 14,125 | 2,260,000 | 2,900 | 8,700 |
CA3X5EU-2 | CA3EU | 14,125 | 2,260,000 | 7,250 | 21,700 |
CA3X5EU-3 | CA3EU | 14,125 | 2,260,000 | 18,100 | 54,350 |
CA3X5EU-4 | CA3EU | 14,125 | 2,260,000 | 45,300 | 135,900 |
CA3X8EU-1 | CA3EU | 22,600 | 3,600,000 | 4,650 | 13,900 |
CA3X8EU-2 | CA3EU | 22,600 | 3,600,000 | 11,600 | 34,800 |
CA3X8EU-3 | CA3EU | 22,600 | 3,600,000 | 29,000 | 87,000 |
CA3X8EU-4 | CA3EU | 22,600 | 3,600,000 | 72,500 | 217,000 |
CA3X12EU-1 | CA3EU | 33,900 | 5,400,000 | 6,950 | 20,900 |
CA3X12EU-2 | CA3EU | 33,900 | 5,400,000 | 17,400 | 52,200 |
CA3X12EU-3 | CA3EU | 33,900 | 5,400,000 | 43,500 | 130,450 |
CA3X12EU-4 | CA3EU | 33,900 | 5,400,000 | 108,700 | 326,000 |
CA4X6EU-3 | CA4EU | 47,500 | 3,000,000 | 3,500 | 8,600 |
CA4X6EU-5 | CA4EU | 47,500 | 3,000,000 | 8,600 | 18,600 |
CA4X6EU-7 | CA4EU | 47,500 | 3,000,000 | 18,600 | 42,700 |
CA4X8EU-3 | CA4EU | 63,300 | 3,400,000 | 5,000 | 11,400 |
CA4X8EU-5 | CA4EU | 63,300 | 3,400,000 | 11,400 | 25,000 |
CA4X8EU-7 | CA4EU | 63,300 | 3,400,000 | 25,000 | 57,000 |
CA4X16EU-3 | CA4EU | 126,500 | 5,600,000 | 10,000 | 23,000 |
CA4X16EU-5 | CA4EU | 126,500 | 5,600,000 | 23,000 | 50,000 |
CA4X16EU-7 | CA4EU | 126,500 | 5,600,000 | 50,000 | 115,000 |
Уповільнення важких навантажень і поступове регулювання
Регульована енергоємність від 2350 Нм/цикл до 44 000 Нм/цикл
Хід від 50 мм до 305 мм

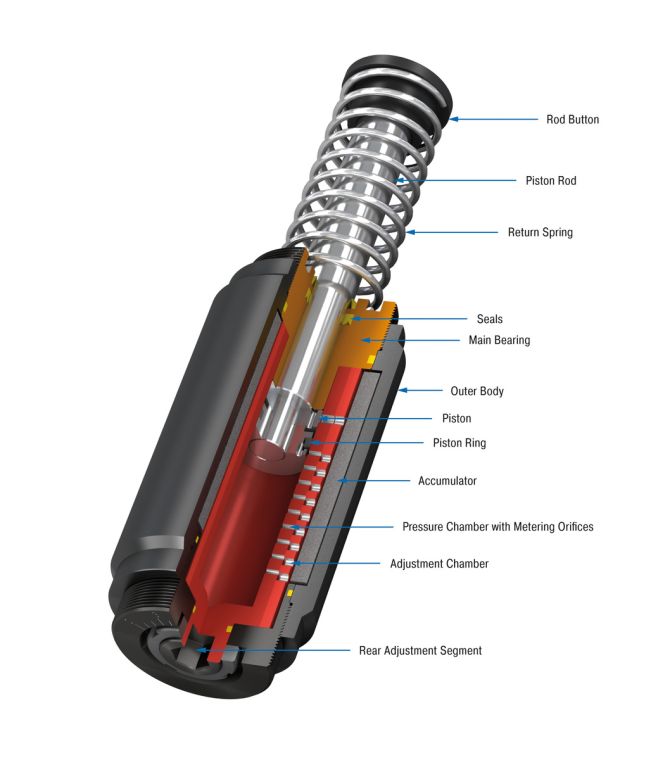

Міцні та регульовані: також в асортименті агрегатів ACE є потужні промислові амортизатори, які можна регулювати. Моделі від A1 1/2 до A3, які важать від 7,55 кг до 48 кг, є надзвичайно надійними, готовими до встановлення гідравлічними машинними елементами з вражаюче високим рівнем поглинання енергії та широким діапазоном коефіцієнтів демпфування.
Їх особливим аспектом є гнучкість, оскільки всі абсорбери можна регулювати за допомогою гнізда на основі абсорбера та ідеально адаптувати до необхідних даних. Моделі A охоплюють діапазон ефективних навантажень від 0,3 кг до 204 000 кг і можуть поглинати до 44 000 Нм енергії.
Ці потужні регульовані промислові амортизатори ACE є першим вибором у важких умовах експлуатації та, як правило, у важкому машинобудуванні, коли дані про використання точно не визначені.
TYPES | BASIC TYPES |
Energy capacity Nm/cycle |
Energy capacity Nm/h |
Effective weight min.kg |
Effective weight max.kg |
A11/2X2EU | A1 1/2EU | 2,350 | 362,000 | 195 | 32,000 |
A11/2X31/2EU | A1 1/2EU | 4,150 | 633,000 | 218 | 36,000 |
A11/2X5EU | A1 1/2EU | 5,900 | 904,000 | 227 | 41,000 |
A11/2X61/2EU | A1 1/2EU | 7,700 | 1,180,000 | 308 | 45,000 |
A2X2EU | A2EU | 3,600 | 1,100,000 | 250 | 77,000 |
A2X4EU | A2EU | 9,000 | 1,350,000 | 250 | 82,000 |
A2X6EU | A2EU | 13,500 | 1,600,000 | 260 | 86,000 |
A2X8EU | A2EU | 19,200 | 1,900,000 | 260 | 90,000 |
A2X10EU | A2EU | 23,700 | 2,200,000 | 320 | 113,000 |
A3X5EU | A3EU | 15,800 | 2,260,000 | 480 | 154,000 |
A3X8EU | A3EU | 28,200 | 3,600,000 | 540 | 181,500 |
A3X12EU | A3EU | 44,000 | 5,400,000 | 610 | 204,000 |
