Затискач ROSTA BK (застосовується на всіх модулях DK)
Модулі РОСТА слід з’єднувати на частинах/конструкціях машини за допомогою стандартизованих затискачів і кронштейнів. Відповідні зварні з'єднання впливають (перегрівають) гумові вставки та пошкоджують весь пристрій підвіски!Затискачі поставляються окремо без болтів. Вони стандартизовані, щоб точно підходити для фіксації та позиціонування гумових підвісок ROSTA типу DK-S та DK-A за рахунок сили тертя, створеної подвійним болтовим затискачем. Для більш довгих блоків рекомендується два або більше затискачів. Усі затискачі пофарбовані.

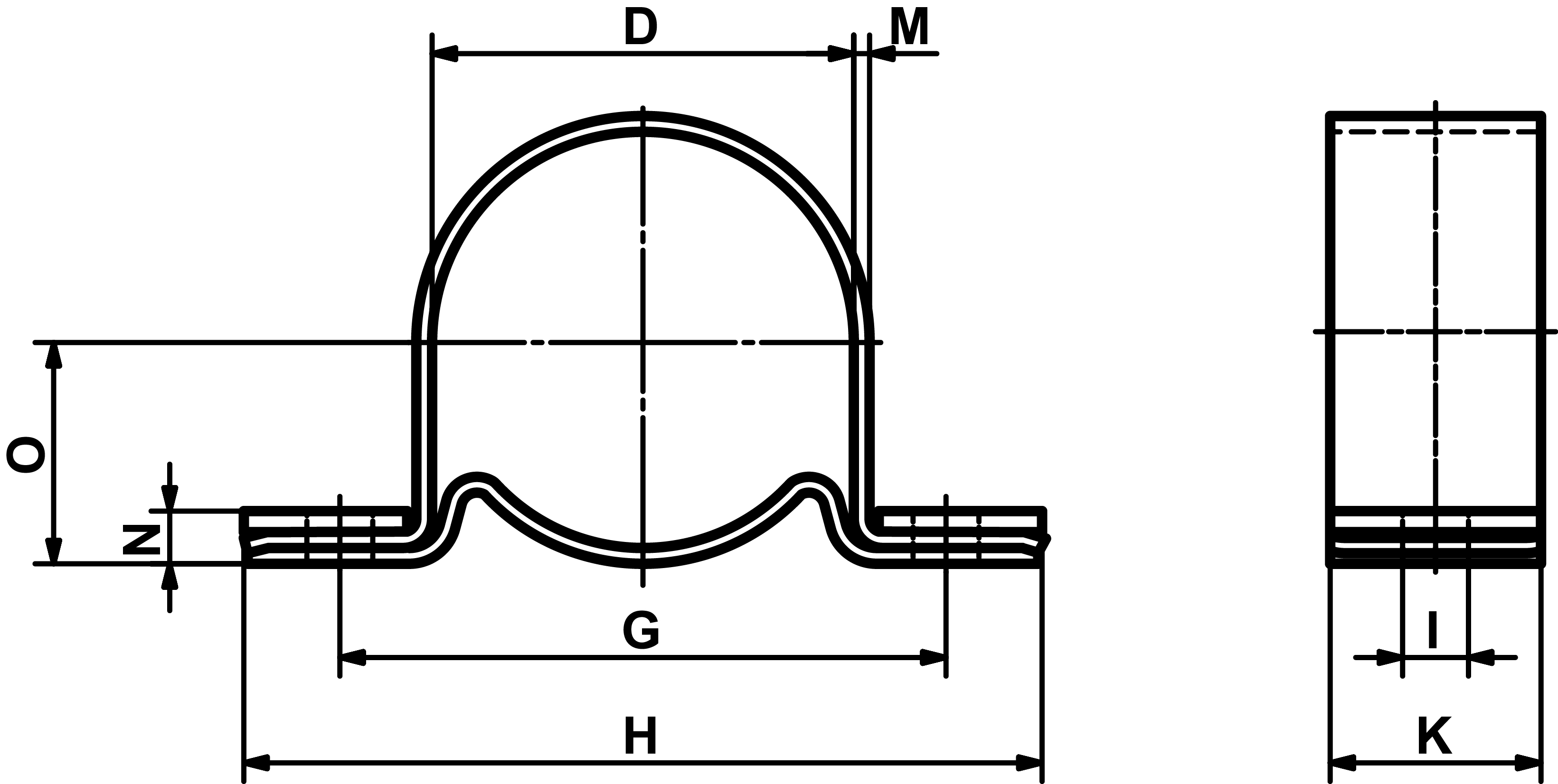

| Art. No. | Type | D | G | H | øI | K | M | N | O |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 520 001 | BK 11 | 28 | 45 | 60 | 6,5 | 20 | 1,5 | 6 | 15.5 | 0,04 |
| 01 520 002 | BK 15 | 36 | 55 | 75 | 6,5 | 25 | 2 | 7 | 20.0 | 0,09 |
| 01 520 003 | BK 18 | 45 | 68 | 90 | 8,5 | 30 | 2 | 8 | 24.5 | 0,14 |
| 01 520 004 | BK 27 | 62 | 92 | 125 | 10,5 | 35 | 2,5 | 10 | 33.5 | 0,29 |
| 01 520 005 | BK 38 | 80 | 115 | 150 | 12,5 | 40 | 3 | 11 | 43.0 | 0,45 |
| 01 520 006 | BK 45 | 95 | 130 | 165 | 12,5 | 45 | 4 | 14 | 51.5 | 0,74 |
| 01 520 007 | BK 50 | 108 | 152 | 195 | 16,5 | 50 | 4 | 15 | 58.0 | 0,93 |
