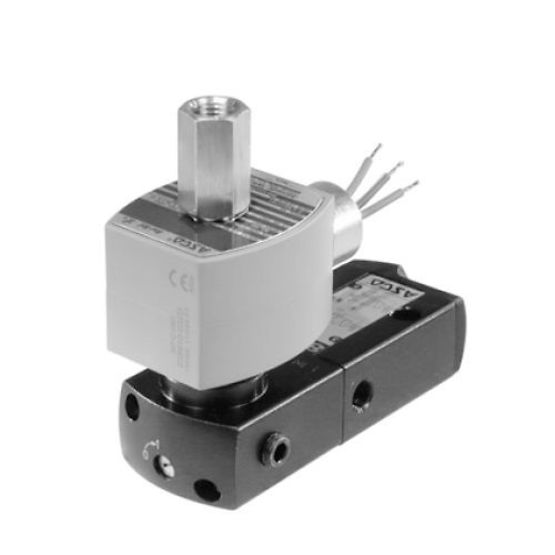

Золотниковий електромагнітний клапан ASCO™ Series 553

  1. Home›

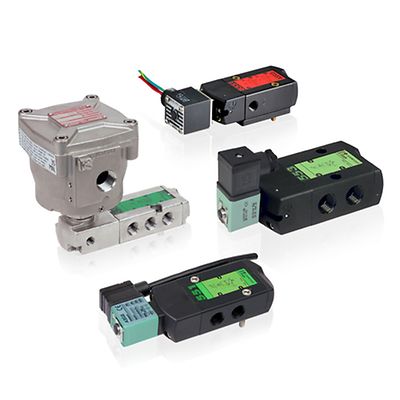

Серія ASCO 553 — це лінійка компактних електромагнітних золотникових клапанів, які ідеально підходять для керування повітрям або інертним газом у складних умовах. Унікальна конструкція клапанів поєднує в собі жорсткі Т-ущільнювачі та гнучкі ущільнювальні кільця, які забезпечують герметичність закриття, стійкість до бруду та надійність у багатомільйонних циклах. Серія 551 поставляється в корпусах з анодованого алюмінію, латуні та нержавіючої сталі з ?-дюймовими з’єднаннями NPT і BSP. Він підходить для суворих умов, які зустрічаються в хімікатах, нафтопереробці, харчових продуктах і напоях, а також у біологічній обробці.


Технічні характеристики

Привід клапана - Соленоїд - Air Pilot
Матеріал корпусу - Нержавіюча сталь, алюміній, латунь
Носій - Повітря, інертний газ
Розмір труби / порту - 1/2 дюйма
Тип порту - G ISO228/1-G BSPP, NPTF
Функція: 3-ходовий - 3/2 нормально закритий, 4-ходовий - 5/2
Потік - Від 2,0 Cv до 6,0 Cv, від 1,73 до 5,19 Kv
Напруга - 24 AC, 110 AC, 120 AC, 220 AC, 480 AC, 6 DC, 12 DC, 24 DC, 120 DC, 240 DC | 50, 60
Максимальний перепад/максимальний робочий тиск - Вакуум до 150 PSIG
Операційне середовище - Корозійний, небезпечний, закритий, зовнішній
Стандарти / Положення - ATEX Zone 1-21, ATEX Zone 2-22, Class I Div 1, Class II Div 1, IP65, SIL, Type 1, Type 2, Type 3,Type 3S, Type 4, Type 4X, Type 6, Type 6P, Type 7, Type 9, UL

Особливості

  • Доступний у двох версіях, що монтуються безпосередньо на приводи з інтерфейсом NAMUR відповідно до VDI/VDE 3845 або з різьбою для монтажу на трубі
  • Корпус клапана з алюмінію, латуні або нержавіючої сталі 316L
  • Вихлопні отвори є трубопровідними, що забезпечує кращий захист від агресивного середовища
  • DIN, водонепроникні та вибухозахищені соленоїди доступні для використання в критично важливих і небезпечних зонах
  • Малопотужні конструкції ідеально підходять для віддалених і альтернативних енергоблоків
  • Інтегрований вентиляційний блок вентиляційних отворів на стороні пружини приводу для випуску, запобігаючи корозії
  • Доступні конструкції з одним і двома електромагнітами, які монтуються в будь-якому положенні
  • Сумісний із функціональним контуром безпеки до SIL 3
  • Усі порти NAMUR на одній стороні для кращого захисту від води та ПИЛУ
  • Доступні всі вибухозахищені соленоїди: Ex d, Ex mb, Ex ia/Ib, Ex e mb, NEMA

Каталоги

  • Європейський каталог: золотникові клапани з пілотним або пневматичним приводом (корпус з нержавіючої сталі) серії 551 - 553 | ASCO

    Англійська 1,4 мб .PDF

  • Європейський каталог: одинарний/подвійний електромагнітний пілотний або пневматичний золотниковий клапан (5/2) серії 551-553 | ASCO

    Англійська 1,4 мб .PDF

  • Європейський каталог: одинарний/подвійний електромагнітний пілотний або пневматичний золотниковий клапан серії 551-553 | ASCO

    Англійська 1.4 mb .PDF 23.07.20

  • Європейський каталог: електромагнітні пневматичні золотникові клапани серії 551-553 | ASCO

    Англійська 2,6 мб .PDF

  • Європейський каталог: Solenoid valve-General Service-551-552-553-1/4-3/8-1/2 -(3/2) | ASCO

    Англійська 1,4 мб .PDF
